IOLAN SDG Device Server Seguras

Device Servers Serie a Ethernet

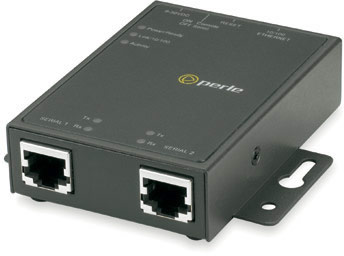

Servidor de dispositivos IOLAN SDG
  • 1, 2, 4 u 8 puertos serie interfaz RS232/422/485 seleccionable por software
  • Ethernet 10/100 o 10/100/1000
  • Funciones de seguridad avanzada para encriptación de datos, autenticación de usuarios y gestión de eventos
Obtener un PresupuestoPregunta del Producto?
  • Detalle de Producto
  • Funciones
  • Espec. Hardware
  • Diagramas
  • Documentación
  • Como Comprar

Para aplicaciones de conectividad serie a Ethernet seguras, los servidores de dispositivos IOLAN SDG es la gama de productos más avanzada que se encuentra disponible. Con un alto rendimiento y un tamaño compacto, un IOLAN SDG ofrece amplia seguridad y flexibilidad y la tecnología de nueva generación IPv6, lo que lo hace idóneo para aplicaciones que exijan administración de dispositivos/consolas, captura de datos o supervisión remotas. Los servidores de dispositivos serie IOLAN SDG también están disponibles con un modem integrado V.92, soporte para Power over Ethernet (PoE), Clase 1, Zone 2 y ambientes de temperaturas extremas.

Razones por las que los modelos IOLAN SDG son la opción preferida:

  • Procesadores potentes para los mejores niveles de rendimiento del mercado
  • Tecnología de paquetes TrueSerial® – las conexiones serie a través de Ethernet más auténticas; garantizan la integridad del protocolo serie
  • Indicadores de interfaces de red y serie para facilitar la solución de problemas
  • Utilidad de instalación Plug & Play que elimina los problemas de configuración de todos los IOLAN de su red IP
  • TruePort – el redirector com/tty de Perle para aplicaciones basadas en el estándar serie funciona con Windows, Vista, Linux, Solaris, SCO y Unix
  • FIPS 140-2 – Los módulos criptográficos cumplen con los requisitos del NIST
  • El cable de alimentación sobre serie elimina el coste que supone una instalación de alimentación independiente
  • Soporte IP de nueva generación (IPv6) para proteger su inversión y lograr la compatibilidad de red
  • Compacto y con carcasa protectora rígida de acero para montaje en escritorio, pared o carril DIN
  • Acceso de navegador sin código Java a puertos de consola serie remota a través de Telnet y SSH
  • Los sondeos de control mediante ping permiten a los clientes realizar un ciclo de alimentación del equipo conectado a interruptores de alimentación RPS de Perle en el caso de que se produzca algún problema de red

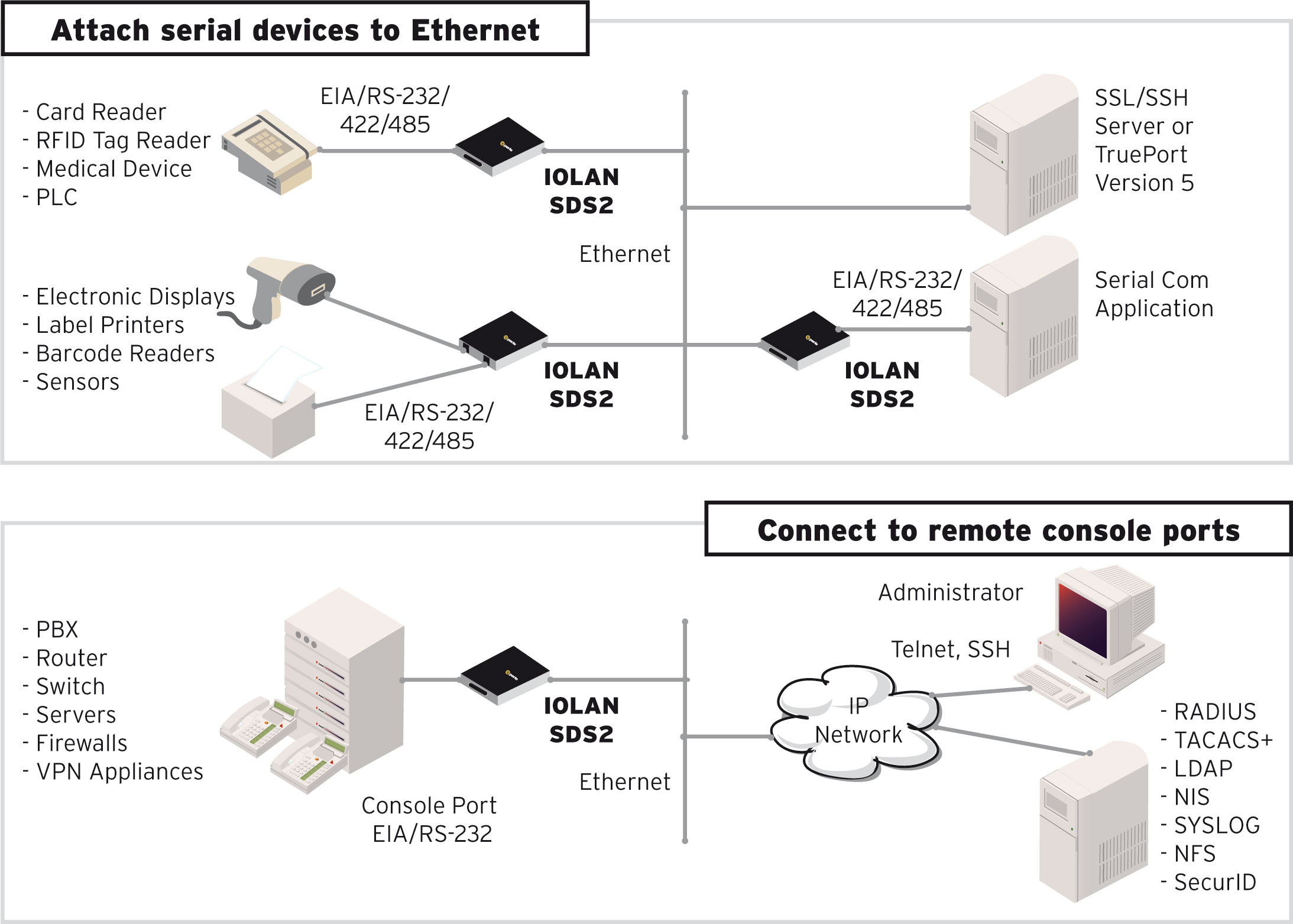

IOLAN SDG2 Device Server Diagram

Conectividad serie a Ethernet segura

Los servidores de dispositivos IOLAN SDG permiten a los administradores acceder de forma segura a puertos de consola serie remotos situados en equipos tales como centralitas, servidores, routers, equipos de almacenamiento de red y dispositivos de seguridad a través de una red IP. La información de administración de datos se protege mediante herramientas de cifrado estándar, como Secure Shell (SSH) y Secure Sockets Layer (SSL). El acceso de usuarios autorizados se garantiza mediante planes de autenticación, como RADIUS, TACACS+, LDAP, Kerberos, NIS y fichas SecurID de seguridad RSA.

Gracias al uso de tecnologías de cifrado, un IOLAN puede proteger datos sensibles y confidenciales de un dispositivo serie, como un lector de tarjetas de crédito, antes de su envío a través de una Intranet corporativa o de la Internet pública. Se ofrece soporte completo para los principales sistemas de cifrado, como AES, 3DES, RC4, RC2 y CAST128, con el fin de lograr la compatibilidad con dispositivos de cifrado pares.

El estándar IPSec, reconocido como el método más seguro de comunicación con redes privadas virtuales a través de Internet, ofrece una sólida autenticación y cifrado de paquetes de IP en la capa de red del modelo OSI. Como estándar, resulta idóneo para lograr la interoperatividad multifabricante dentro de una red, ya que ofrece flexibilidad y capacidad para encontrar la solución adecuada a cada aplicación.

Plug-ins de IOLAN

Puede tener la garantía de que, al utilizar uno de los servidores de dispositivos IOLAN con prácticamente cualquier dispositivo que tenga un puerto COM, dicho dispositivo funcionará con la aplicación deseada exactamente de la misma forma que cuando se encontraba conectado directamente. En el caso improbable de que el servidor de dispositivos Perle no permita establecer esta conexión, Perle hará que funcione.

Los servidores de dispositivos IOLAN de Perle utilizan "plug-ins de dispositivos" instalables por el cliente para lograr conectar dispositivos en red correctamente en los mismos casos en los que otras soluciones han fallado. Solicite una consulta de ingeniería gratuita.

Tecnología IP avanzada

Los servidores de dispositivos IOLAN serie a Ethernet son compatibles con el protocolo IP de nueva generación (IPv6), con lo que protege la inversión de las empresas y organizaciones gracias al cumplimiento de este estándar en rápido crecimiento.

La demanda de IPv6, que es compatible con esquemas de direccionamiento IPv4, se ve impulsada por la necesidad de disponer de más direcciones IP. Ante la implementación y el despliegue de redes móviles avanzadas, se necesita un método resistente que permita gestionar el inmenso influjo de nuevos dispositivos con capacidad de dirección IP en Internet. De hecho, el Departamento de Defensa de EE.UU. exige que todos los equipos adquiridos sean compatibles con IPv6. Asimismo, los principales sistemas operativos, como Windows, Linux, Unix y Solaris, además de los routers, cuentan con soporte incorporado para IPv6.

Por consiguiente, es importante que los usuarios finales e integradores seleccionen equipos de conexión a red que incorporen el estándar IPv6. La línea IOLAN, con soporte para IPv6 ya integrado, es la mejor opción en tecnología serie a Ethernet.

Conexiones serie a Ethernet flexibles y fiables

Un Device Server IOLAN SDG es idóneo para conectar aplicaciones de puerto COM basadas en serie y aplicaciones basadas en dispositivos UDP o TCP a dispositivos remotos. El redireccionador TruePort de Perle ofrece conexiones de puerto COM o TTY fijas a aplicaciones basadas en serie, lo que permite la comunicación con dispositivos remotos conectados a los IOLAN de Perle bien en modo cifrado o bien en modo de texto claro. También puede crear un túnel de datos serie entre dispositivos a través de una red IP.

El software de administración de dispositivos de Perle proporciona un control centralizado de múltiples unidades, con lo que se consigue el máximo tiempo de actividad del equipo remoto.

Todos los modelos IOLAN SDG cuentan con protección adicional frente a descargas electrostáticas y sobrecargas de corriente mediante unos resistentes circuitos de protección contra ESD de 15 Kv, lo que permite a las empresas y organizaciones utilizar esta solución en campo con plena confianza.

Garantía de por vida

Los servidores de dispositivos IOLAN SDG serie a Ethernet de Perle cuenta con el respaldo del mejor servicio y soporte del sector, incluida la garantía de por vida exclusiva de Perle. Desde 1976, Perle viene ofreciendo a sus clientes productos de conexión a red que proporcionan los máximos niveles de rendimiento, flexibilidad y calidad.

Serial Port Access
Connect directly using Telnet / SSH by port and IP address
Connect with EasyPort menu by Telnet / SSH
Use an internet browser to access with HTTP or secure HTTPS via EasyPort Web menu
Java-free browser access to remote serial console ports via Telnet and SSH
Ports can be assigned a specific IP address ( aliasing )
Multisession capability enables multiple users to access ports simultaneously
Multihost access enables multiple hosts/servers to share serial ports
Accessibility
In-band ( Ethernet ) and out-of-band ( dial-up modem ) support
Dynamic DNS enables users to find a console server from anywhere on the Internet
Domain name control through DHCP option 81
IPV6 and IPV4 addressing support
Availability
Primary/Backup host functionality enables automatic connections to alternate host(s)
Security
SSH v1 and v2
PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0
SSL Server and SSL client mode capability
SSL Peer authentication
IPSec VPN : NAT Traversal, ESP authentication protocol
SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305
SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384
Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
X.509 Certificate verification: RSA, DSA
Certificate authority (CA) list
Local database
RADIUS Authentication, Authorization and Accounting
TACACS+ Authentication, Authorization and Accounting
LDAP, NIS, Kerberos Authentication
RSA SecureID-agent or via RADIUS Authentication
SNMP v3 Authentication and Encryption support
IP Address filtering
Disable unused daemons
Active Directory via LDAP
Terminal Server
Telnet
SSH v1 and v2
Rlogin
Auto session login
LPD, RCP printer
MOTD - Message of the day
Serial machine to Ethernet
Tunnel raw serial data across Ethernet - clear or encrypted
Raw serial data over TCP/IP
Raw serial data over UDP
Serial data control of packetized data
Share serial ports with multiple hosts/servers
Virtual modem simulates a modem connection - assign IP address by AT phone number
Virtual modem data can be sent over the Ethernet link with or without SSL encryption
TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO, HP UX, NCR UNIX and AIX. For a complete list of all the latest drivers click here
"TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity"
RFC 2217 standard for transport of serial data and RS232 control signals
Customizable or fixed serial baud rates
Plug-ins allow customer or Perle provided plug-ins for special applications
Software Development Kit ( SDK ) available
Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101
ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP
Data logging will store serial data received when no active TCP session and forward to network peer once session re-established - 32K bytes circular per port
Console Management
Sun / Oracle Solaris Break Safe
Local port buffer viewing - 256K bytes per port
External port buffering via NFS, encrypted NFS and Syslog
Event notification
Manage AC power of external equipment using Perle RPS power management products
Clustering - central console server enables access ports across multiple console servers
Windows Server 2003/2008 EMS - SAC support GUI access to text-based Special Administrative Console
Ping watchdog probes enable customers to power cycle equipment with attached Perle RPS power switches in the event of an unresponsive networking gear
Remote Access
Dial, direct serial PPP, PAP/CHAP, SLIP
  HTTP tunneling enables firewall-safe access to remote serial devices across the internet
Automatic DNS Update Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details
IPSEC VPN client/servers Microsoft L2TP/IPSEC VPN client ( native to Windows XP)
Microsoft IPSEC VPN Client ( native to Windows Vista )
Cisco routers with IPSEC VPN feature set
Perle IOLAN SDS/STS and SCS models
OA&M ( Operations, Administration and Management )
SNMP V3 - read and write, Perle MIB
Syslog
Perle Device Manager - Windows based utility for large scale deployments
Configurable default configuration
Installation Wizard
Set a Personalized Factory Default for your IOLANs
Protocols
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP

Hardware Specifications - IOLAN SDG and IOLAN SDS

  IOLAN SDG IOLAN SDS
Processor 600 Mhz ARM processor MPC852T, 66 Mhz, 87 MIPS
Memory
RAM MB 512 32
Flash MB 4000 8
Interface Ports
Number of Serial Ports 1, 2, 4 or 8 1, 2 or 4
Serial Port Interface Software selectable EIA232/422/485 on
1 Port: DB9M, RJ45 or DB25F
2 Port: RJ45
4 Port: RJ45
8 Port: RJ45
1 Port: DB9M, RJ45, DB25M or DB25F
2 Port: RJ45
4 Port: RJ45
Sun / Solaris Sun / Oracle ‘Solaris' Safe - no "break signal" sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds 300bps to 230Kbps with customizable baud rate support 50bps to 230Kbps with customizable baud rate support
Data Bits 5,6,7,8, 9-bit protocol support
Parity Odd, Even, Mark, Space, None
Flow Control Hardware, Software, Both, None
Serial Port Protection 15Kv Electrostatic Discharge Protection ( ESD )
Local Console Port RS232 on Serial Port
Network Autosensing 1000Base-T /
100Base-TX / 10Base-T
Auto-MDIX
10Base-T / 100Base-TX Ethernet RJ45
 Software selectable Ethernet speed 10/100/1000 Auto Software selectable Ethernet speed 10/100 Auto
Software selectable Half/Full/Auto duplex
Ethernet Isolation 1.5Kv Magnetic Isolation
  IOLAN SDG IOLAN SDS
Power
Power Supply 120 V AC (USA), 230V AC (International) Wall Power Adaptor included
Power Supply Options Power via External power 9-30v DC,
4.8 Watts uses standard 5.5mm x 9.5mm x 2.1mm barrel socket,
Power IN over serial cable
Nominal Input Voltage 12v DC / 24v DC
Input Voltage Range 9-30v DC
Power IOLAN over Serial 9-30v DC
Power External Device via Serial Port +5v DC regulated, 1W max
Typical Power Consumption '@ 12v DC ( Watts ) 1 Port: 1.9
2 Port: 2.0
4 Port: 2.0
8 Port: 2.7
1 Port: 1.7
2 Port: 2.1
4 Port: 2.4

Does not include power for devices connected to serial port

Indicators
LEDs Power/Ready
Network Link
Network Link activity
Serial: Transmit and Receive data per port
  IOLAN SDG IOLAN SDS
Environmental Specifications
Heat Output ( BTU/HR ) 1 Port: 6.80
2 Port: 8.90
4 Port: 16.38
8 Port: 9.20
1 Port: 5.8
2 Port: 7.2
4 Port: 8.2
MTBF ( Hours )

Calculation model based on MIL-HDBK-217-FN2 @ 30 °C

1 Port: 238,681
2 Port: 218,646
4 Port: 187,919
8 Port: 126,364
1 Port: 123,192
2 Port: 188,596
4 Port: 150,124
Operating Temperature 0C to 55C, 32F to 131F
Storage Temperature -40C to 66C, -40F to 150F
Humidity 5 to 95% (non condensing) for both storage and operation.
Case SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating IP40
Mounting Wall or Panel mounting, DIN Rail mounting kit optional
  IOLAN SDG IOLAN SDS
Product Weight and Dimensions
Weight 1 Port: 0.23 kg (0.50 lbs)
2 Port: 0.23 kg (0.50 lbs)
4 Port: 0.35 kg (0.77 lbs)
8 Port: 0.55 kg (1.20 lbs)
1 Port: 0.23 kg (0.50 lbs)
2 Port: 0.23 kg (0.50 lbs)
4 Port: 0.35 kg (0.77 lbs)
Dimensions

(without mounting tabs)

1 Port: 90 x 64 x 22 (mm)
3.6 x 2.5 x 0.87 (in)
2 Port: 90 x 64 x 22 (mm)
3.6 x 2.5 x 0.87 (in)
4 Port: 112 x 82 x 28 (mm)
4.4 x 3.2 x 1.1 (in)
8 Port: 112 x 156 x 28 (mm)
4.4 x 6.1 x 1.1 (in)
1 Port: 90 x 64 x 22 (mm)
3.6 x 2.5 x 0.87 (in)
2 Port: 90 x 64 x 22 (mm)
3.6 x 2.5 x 0.87 (in)
4 Port: 112 x 82 x 28 (mm)
4.4 x 3.2 x 1.1 (in)
Dimensions

with mounting tabs

1 Port: 90 x 89 x 24 (mm)
3.6 x 3.5 x 0.87 (in)
2 Port: 90 x 89 x 24 (mm)
3.6 x 3.5 x 0.87 (in)
4 Port: 112 x 105 x 28 (mm)
4.4 x 4.2 x 1.1 (in)
8 Port: 113 x 179 x 28 (mm)
4.4 x 7.1 x 1.1 (in)
1 Port: 90 x 89 x 24 (mm)
3.6 x 3.5 x 0.87 (in)
2 Port: 90 x 89 x 24 (mm)
3.6 x 3.5 x 0.87 (in)
4 Port: 112 x 105 x 28 (mm)
4.4 x 4.2 x 1.1 (in)
Packaging
Shipping Dimensions 260 x 170 x 70 (mm), 10.2 x 6.7 x 2.8 (in)
Shipping weight 1 Port: 0.49 kg (1.1 lbs)
2 Port: 0.49 kg (1.1 lbs)
4 Port: 0.66 kg (1.5 lbs)
8 Port: 1.30 kg (2.9 lbs)
1 Port: 0.49 kg (1.1 lbs)
2 Port: 0.49 kg (1.1 lbs)
4 Port: 0.66 kg (1.5 lbs)
Regulatory Approvals
Emissions CFR47 FCC Part 15 Subpart B:2015 CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A
ICES-003:2016 Issue 6:2016 ICES-003, Issue 4, February 2004 (Canada)
CISPR 32:2015/EN 55032:2015 (Class A)
EN55011 (CISPR11)
CISPR 16-2-3:2010/A2:2014
EN61000-3-2:2014, Limited for Harmonic Current Emissions EN61000-3-2 : 2010, Limits for Harmonic Current Emissions
EN61000-3-3:2013, Limits of Voltage Fluctuations and Flicker EN61000-3-3 : 2010, Limits of Voltage Fluctuations and Flicker
Immunity CISPR 24:2010/EN 55024:2010
EN61000-4-2: 2009 Electrostatic Discharge
EN61000-4-3: 2006/A2:2010: RF Electromagnetic Field Modulated
EN61000-4-4: 2004 Fast Transients
EN61000-4-5: 2006 Surge
EN61000-4-6: 2009 RF Continuous Conducted
EN61000-4-8: Power-Frequency Magnetic Field
EN61000-4-11: Voltage Dips and Voltage Interruptions
Safety IEC 62368-1 and EN 62368-1:2014 IEC 60950-1 (ed 2); am1 am2 and EN 60950-1: 2006+A11: 2009+A1: 2010+A12: 2011+A2: 2013
CAN/CSA-C22.2 No. 62368-1-14 and UL 62368-1 CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1, Second Edition
Other Reach, RoHS and WEEE Compliant
Directive 2011/65/EU restriction of the use of certain hazardous substances in electrical and electronic equipment and meets the following standard:: EN 50581:2012
  CCATS - G168387
ECCN - 5A992
HTSUS Number: 8471.80.1000
Perle Limited Lifetime Warranty

Serial Connector Pinout
IOLAN SDG
DB9M Socket
Direction RS232 RS485 Full Duplex RS485 Half Duplex RS422
1 in DCD - - -
2 in RxD RxD+ - RxD+
3 out TxD TxD- DATA- TxD-
4 out DTR - - -
5 line GND GND GND GND
6 in DSR - - -
7 line RTS TxD+ DATA+ TxD+
8 in CTS RxD- - RxD-
9 line - - - -
IOLAN SDS DB9M Socket Direction RS232 RS485 Full Duplex RS485 Half Duplex RS422
1 in DCD - - -
2 in RxD RxD+ - RxD+
3 out TxD TxD+ DATA+ TxD+
4 out DTR - - -
5 line GND GND GND GND
6 in DSR RxD- - RxD-
7 line RTS - - -
8 in CTS - - -
9 line - TxD- DATA- TxD-
IOLAN RJ45 Socket Direction RS232 RS485 Full Duplex RS485 Half Duplex RS422
1 line Power In Power In Power In Power In
2 in DCD - - -
3 out RTS TxD+ DATA+ TxD+
4 in DSR - - -
5 out TxD TxD- DATA- TxD-
6 in RxD RxD+ - RxD+
7 line GND GND GND GND
8 in CTS RxD- - RxD-
9 out DTR - - -
10 line Power Out Power Out Power Out Power Out
IOLAN DB25M Socket Direction RS232 RS485 Full Duplex RS485 Half Duplex RS422
1 line Shield Shield Shield Shield
2 out TxD - - -
3 in RxD - - -
4 out RTS - - -
5 in CTS - - -
6 in DSR - - -
7 line GND GND GND GND
8 in DCD - - -
9 line Power Out Power Out Power Out Power Out
12 line Power In Power In Power In Power In
13 line - - - CTS-
14 line - TxD+ DATA+ TxD+
15 line - TxD- DATA- TxD-
18 line - - - RTS+
19 line - - - RTS-
20 out DTR - - -
21 line - RxD+ - RxD+
22 line - RxD- - RxD-
25 line - - - CTS+
IOLAN DB25F Socket Direction RS232 RS485 Full Duplex RS485 Half Duplex RS422
1 line Shield Shield Shield Shield
2 in RxD - - -
3 out TxD - - -
4 in CTS - - -
5 out RTS - - -
6 out DTR - - -
7 line GND GND GND GND
8 in DCD - - -
9 line Power Out Power Out Power Out Power Out
12 line Power In Power In Power In Power In
13 line - - - RTS-
14 line - RxD+ - RxD+
15 line - RxD- - RxD-
18 line - - - CTS+
19 line - - - CTS-
20 in DSR - - -
21 line - TxD+ DATA+ TxD+
22 line - TxD- DATA- TxD-
25 line - - - RTS+

Optional Perle adapters for use with straight thru CAT5 cabling

TCP

Dispositivos TCP RAW

Una conexión de dispositivo TCP RAW (sin procesar o en bruto) que puede iniciarse desde el dispositivo serie a Ethernet o desde el host/servidor remoto. Puede tratarse de una conexión de punto a punto o compartida, en la que un dispositivo serie es compartido por múltiples dispositivos. Las sesiones TCP pueden iniciarse desde la aplicación de servidor TCP o desde el adaptador serie a Ethernet IOLAN de Perle.

Diagrama TCP

UDP

Dispositivos UDP RAW

Cuando se utilizan con aplicaciones basadas en UDP, los IOLAN de Perle pueden convertir los datos de equipos serie para transportarlos a través de paquetes UDP, bien de punto a punto o bien de manera compartida por múltiples dispositivos.

Diagrama UDP

Acceso de Consola

Administración de consolas

Para acceder a puertos de consola remotos de routers, conmutadores, etc., los IOLAN de Perle proporcionan a los administradores un acceso seguro a estos puertos RS232 mediante Telnet inverso / SSH dentro de banda o módems de acceso telefónico fuera de banda. Hay disponibles modelos IOLAN de Perle con módem integrado.

diagrama de consola

COM/TTY

Conecte aplicaciones basadas en serie a un controlador de puerto COM/tty

Los puertos serie pueden conectarse a servidores de red o estaciones de trabajo que ejecuten el software TruePort de Perle, que actúa como puerto COM virtual. Las sesiones pueden iniciarse desde el IOLAN de Perle o desde TruePort.

Diagrama com tty

Creación de Túneles

Creación de túneles serie entre dos dispositivos serie

La creación de túneles serie le permite establecer un enlace a través de Ethernet hasta un puerto serie situado en otro IOLAN. Ambos puertos serie de IOLAN deben estar configurados para creación de túnel serie (típicamente, uno de los puertos serie se configura como servidor de túnel y el otro, como cliente de túnel).

Diagrama de tunelizacion

Módem virtual

Módem virtual

Permite al IOLAN de Perle simular una conexión de módem. Cuando está conectado al IOLAN e inicia una conexión de módem, el IOLAN establece una conexión TCP con otro IOLAN configurado con un puerto serie de módem virtual o con un host que ejecute una aplicación TCP.

Diagrama de Módem

Regresar arriba

Productos

Aplicaciones

Sobre Perle

Contáctenos

Como Comprar

Soporte

Mapa del sitio

Información legal

Privacidad y Cookie

Productos de Perle

specialix Chase Research

Follow Perle

Copyright © 1996 - 2019 Perle. Todos los derechos reservados

Contáctenos
Productos
Applicaciones
Como Comprar
Soporte Técnico
Sobre Perle
Privacidad y Cookie
Follow Perle

Copyright © 1996 - 2019 Perle. Todos los derechos reservados
