Módulo de administración basado en chasis MCR-MGT
Funciones del Módulo de administración MCR-MGT
- Módulo de administración de alto rendimiento para el chasis de conversores Perle
- Administre Módulos de Conversor de Medios y Módulos de Extensor Ethernet mediante SNMP, CLI -Telnet/SSH, de navegador de Internet, o Plataforma de gestión central PerleVIEW
- Funciones de seguridad avanzadas, como TACACS+, RADIUS LDAP, autenticación Kerberos y NIS, SSH y acceso de navegador seguro mediante HTTPS
- Conexión Ethernet 10/100/1000 a redes IPV4 e IPV6
Un Módulo de Administración MCR-MGT instalado en el Chasis Conversor de Perle proporciona la plataforma de Conversor de Medios y Extensor Ethernet más segura del mercado en la actualidad. Hay disponible seguridad de nivel empresarial y de portadora a través de la compatibilidad con sistemas de autenticación sólidos como TACACS+, RADIUS y LDAP. El acceso seguro dentro de banda está garantizado mediante SNMPv3, SSH CLI y navegador de Internet HTTPS seguro.
Funciones del Módulo de administración MCR-MGT
Supervisar recursos de chasis | Supervise los recursos del chasis del Conversor, como los niveles de tensión, la velocidad del ventilador y la temperatura interna |
Niveles de umbral de recursos del chasis | Establezca los niveles de umbral de generación de alertas por temperatura interna del chasis |
SNMP |
|
Acceso Telnet / SSH CLI | Acceso a línea de comandos dentro de banda mediante aplicación Telnet o SSH |
Acceso de navegador de Internet |
|
Acceso CLI a puerto de consola | Acceso a línea de comandos fuera de banda mediante puerto de consola serie RJ45 compatible con Cisco empleando cable CAT5 común “enrollado”. El puerto de consola se puede activar (de manera predeterminada) o desactivar |
Sesiones de administración simultáneas | Ejecute múltiples sesiones de administración simultáneamente para múltiples usuarios |
Tiempo de espera de inactividad | Proteja las sesiones de administración seguras configurando un valor de tiempo de espera de inactividad |
Información de eventos de alerta | Los eventos de nivel de alerta se almacenan en el registro local de eventos y se envían como:
|
Conjunto de funciones IP avanzadas |
|
ECO Energy Saver | Función de ahorro de energía que controla cuándo se aplica corriente a los Conversores de Medios y Extensores Ethernet basados en chasis conforme a una programación predefinida configurable por el usuario. Defínala por nº de ranura, día de la semana y hora del día. Un usuario autorizado también puede controlar manualmente la aplicación de corriente a las ranuras del chasis. |
Autenticación avanzada de usuario de administración con compatibilidad con servidor principal y secundario |
|
Autorización y Contabilización avanzada de usuario de administración |
|
Cifrado |
|
Lista de control de acceso: | Puede crearse una lista de control de acceso de la que pueden filtrarse sólo aquellas estaciones de trabajo autorizadas a acceder a los recursos de administración. Filtre por direcciones IP y/o MAC Ethernet. |
Filtro de servicios de red: | Active sólo aquellos servicios de red del módulo de administración autorizados en la red (Telnet, SSH, HTTP, HTTPS, SNMP) |
Descarga de firmware: | Actualice al firmware más reciente mediante TFTP o PerleVIEW |
Indicators / reset
Power
Blinking green during startup cycle
Steady green: module has power and is ready
Red : error
ALM
Red alarm indicator activated when an alert event occurs that engages the chassis alarm relay
LKC
Green indicator indicating an active Ethernet link. Blinking indicates RX and TX of data
100/1000
Green - 1000 Mbps link
Yellow - 100 Mbps link
Off - 10 Mbps or no Link
Reset button
Recessed pinhole button resets module
Connectors
Ethernet
10/100/1000Base-T - RJ45
Auto- MDI/MDIX
Console Port
RS232 Serial RJ45 - Cisco pinout for use with standard CAT5 "rolled cable" (crossover)
9600 to 115k bps
7/8 bits
Odd,even, no parity
1/2 stop bits
Hardware/software flow control
DCD/DSR monitoring
Environmental specifications
Operating Temperature
0 C to 50 C (32 F to 122 F)
Storage Temperature
minimum range of -25 C to 70 C (-13 F to 158 F)
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output
(BTU/HR)
6.8
Maximum Power Consumption (Watts)
2.0
MTBF (Hours)*
521,510
Mechanical - Hot swapping Card
Edge Connecter
32 pin DIN 41612 / IEC 60603-2 Type B/2 Male. First make, last break for ground and power
Card insertion and removal
Captive thumb screws enable fast insertion and removal. Can be further tightened with a screwdriver.
Product Weight
Weight
0.15 kg, 0.33 lbs
Packaging
Emissions
FCC Part 15 Class A, EN55022 Class A
CISPR 22 Class A
CISPR 32:2015/EN 55032:2015 (Class A)
CISPR 24:2010/EN 55024:2010
EN61000-3-2
Immunity
EN55024
Safety
UL/EN/IEC 62368-1
CAN/CSA C22.2 No. 62368-1
UL 60950-1
IEC 60950-1(ed 2); am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
CE
Environmental
Application Diagrams
Ethernet a fibra en una red de campus
El uso de conversores de medios en chasis es una forma asequible de ofrecer conectividad de fibra en una red de campus. A través de la consolidación de la conversión de Ethernet a fibra en un chasis de conversores de medios con montaje en rack, es posible unificar en una única plataforma de armario de cableado diversos tipos de enlaces de fibra. Esto simplifica el despliegue y el mantenimiento, al tiempo que ofrece escalabilidad para aumentar el tamaño de la red si es preciso.
Extensión de Ethernet 10/100 en cable coaxial o de par trenzado
En esta aplicación en el campus de una empresa hay instalados hasta 18 extensores administrados de Ethernet en el chasis del conversor de medios MCR1900. La ranura número 19 del chasis incorpora el módulo de administración MCR-MGT. Todos los extensores de Ethernet del chasis se administran mediante SNMP, Telnet o la interfaz de un explorador de internet. Al consolidar la extensión de Ethernet en un chasis tipo bastidor, se pueden incorporar distintos tipos de conexiones en una única plataforma de armario de cableado. Eso facilita la instalación y el mantenimiento y también ofrece un medio redimensionable para hacer crecer su red según sea necesario.
Se pueden alcanzar distancias de hasta 3 km en cables de par trenzado de Cat 5,6 o 7.
También se puede instalar con módulos de conversores de medios de Ethernet a fibra y ampliar la conexión Ethernet en fibra para alcanzar una mayor distancia.
Ethernet Gestionado sobre Enlaces de Fibra
Gestione su enlace de multimodo a modo único o multimodo a multimodo con un chasis MCR200 que albergue un conversor de medios y un módulo de gestión. Es ideal para su uso en redes gestionadas con aplicaciones de fibra de baja densidad, este Conversor de Medios Gestionado se conecta a través de un enlace de fibra a un conversor de medios remoto. El enlace de cobre o fibra en la unidad independiente gestionada puede proporcionar información vita y estadísticas a herramientas de gestión de red como SNMP.
Distribución de fibra de alta densidad de equipos de interruptores UTP en las oficinas centrales
En esta aplicación en el campus de una empresa, hay instalados hasta 18 conversores de medios Fast Ethernet a fibra Perle CM-100 en el chásis del conversor de medios MCR1900. La ranura 19 del chásis está ocupada por el módulo de gestión MCR-MGT. Todas las conversiones de medios en el chásis las gestiona SNMP, Telnet o una interfaz de navegador de internet. Hay un interruptor remoto de fibra con Ethernet habilitado conectado directamente al chásis central MCR1900. Un conversor de medios independiente convierte la fibra a Ethernet en una aplicación de fibra a escritorio. Otro conversor de medios independiente está conectado a un interruptor de Ethernet en una oficina remota. En todos los casos se puede utilizar fibra multimodo o monomodo. Los enlaces de fibra pueden ampliarse hasta 120 km usando la fibra monomodo.
Infraestructura empresarial
Infraestructura empresarial de fibra óptica
Cree una infraestructura de fibra para su red empresarial sin necesidad de realizar un cambio global del equipo de cobre existente.
Haga clic en un número de pieza para obtener información sobre pedidos
Imagen del producto
Descripción
Cable de alimentación y número de producto

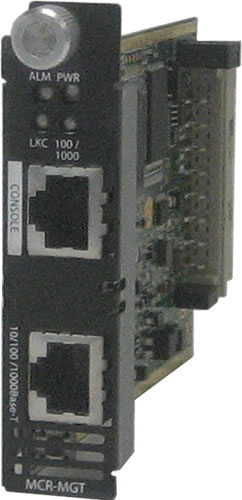

MCR-MGT - Management Module for the MCR chassis. 10/100/1000 ethernet RJ45, serial console port RJ45, SNMP read/write, Telnet/SSH and Internet Browser access and advanced security
Accesorios relacionados
Imagen del accesorio
Descripción
Número de accesorio
3 meter RJ45 to RJ45 CAT5 Straight-thru cable #1100360-10
DBA0020C - RJ-45F to DB-9F crossover (DTE) adapter #1100300-10 for Perle serial console ports with Sun/Cisco pinout. View Pinout
