Conversor Serie a Fibra PSI-MOS-RS232/FO 850 T
RS232 a Fibra Redundante
Conversor Serie a Fibra PSI-MOS-RS232/FO 850 T
- Dos conectores de fibra de tipo ST
- Ampliación de datos de serie a un máximo de 4,2 km
- Inmunidad a interferencias electromagnéticas, interferencias de radiofrecuencia y sobretensiones transitorias
- Configuración punto a punto o en estrella
- Conector RS232 DTE/DCE DB9 macho configurable
El conversor PSI-MOS-RS232/FO 850 T serie a fibra conecta de forma transparente los dispositivos RS232 a dos cables de fibra óptica para las aplicaciones que requieran redundancia. Estos conversores de medios serie, que transmiten datos RS232 por fibra óptica, proporcionan una solución económica para aumentar el alcance de los dispositivos de serie. La entrada de datos de serie se transmite mediante ambos puertos de fibra a distintas ubicaciones o sistemas de copia de seguridad.
Infraestructuras de Red Serie a Fibra ampliables
El sistema de bus con carril DIN TBUS permite agrupar hasta diez (10) conversores serie a fibra para la tensión y los datos. Esto posibilita que el conversor serie pueda funcionar en entornos de topología de red adicionales:
- a modo de acoplador en estrella para tomar la señal de entrada de los datos de serie y distribuirla hasta un máximo de 20 puertos de salida de fibra óptica
- la estructura lineal permite interconectar varios dispositivos RS-232 y formar una estructura maestra/subordinada
Transmisión de datos de serie a larga distancia por fibra
La transmisión de datos de serie RS232 se limita a 20 Kbps para una distancia de solo 15 metros. El conversor FO 850 T serie a fibra permite aumentar la transmisión de datos de serie hasta un máximo de 4,2 km. Por consiguiente, cualquier pareja de elementos de un equipo de serie asíncrono, a kilómetros de distancia, puede comunicarse en modo dúplex o semidúplex por cables de fibra óptica a tasas de hasta 115,2 Kbps.
Inmunidad a interferencias electromagnéticas, interferencias de radiofrecuencia y sobretensiones transitorias
El sistema de transmisión de fibra óptica del FO 850 T aísla de forma eléctrica los dispositivos conectados. Las interferencias electromagnéticas (IEM) son un fenómeno habitual en los entornos industriales. Estas interferencias pueden causar que los datos se corrompan en serie o en enlaces Ethernet basados en cobre. Sin embargo, la transmisión de datos por cables de fibra óptica es totalmente inmune a este tipo de ruido. Esto evita los efectos negativos de las corrientes de compensación de tensión y las interferencias electromagnéticas de los cables de datos. Por lo tanto, el conversor de medios serie a fibra le permite conectar los dispositivos de serie por fibra para garantizar una transmisión de datos óptima, aumentar la disponibilidad del sistema y mejorar la flexibilidad del diseño de red para conexiones punto a punto, redes lineales y redes de topología en estrella.
Conexiones de Fibra Optica Flexibles
El FO 850 T funciona con una longitud de onda de 850 nm haciendo uso de un emisor LED independiente y un fotodetector en ambos conectores de tipo ST. Prácticamente se puede utilizar cualquier tamaño de fibra de vidrio, incluidos los de 50/125 m, 62,5/125 m y 200/230 m.
Consideraciones sobre la potencia disponible
Calcular la potencia disponible es fundamental a la hora de planificar el enlace de fibra óptica. La potencia óptica disponible es la cantidad de luz que se necesita para transmitir correctamente datos a través de una conexión de fibra óptica. La cantidad de energía lumínica disponible en la configuración determinará la longitud del cable de fibra óptica entre los conversores de medios serie de la red. La potencia óptica disponible es un elemento crítico para ayudar a los negocios y evitar la distorsión de datos. Lea nuestra nota técnica para conocer cómo se calcula la potencia óptica disponible. Consulte la transmisión y recepción de dBm en las especificaciones del hardware.
Soporte y características de alta calidad
A fin de resolver los problemas con mayor eficiencia y reducir el mantenimiento in situ, el FO 850 T incorpora funciones integrales de diagnóstico que aumentan la disponibilidad del sistema, simplifican el arranque y monitorizan la calidad de la transmisión óptica de forma permanente. Estas características, que ahorran tiempo y dinero, junto con un soporte técnico mundial gratuito, convierten al conversor FO 850 T RS232 serie a fibra en la opción más inteligente para los profesionales de la TI.
- Unión de conexiones mediante un bloque de terminales de tornillo COMBICON
- Transferencia del suministro de tensión y las señales de datos a través de conectores con carril DIN
- Aislamiento eléctrico de alta calidad entre todas las interfaces (RS-232, puertos de fibra óptica, fuente de alimentación, conector con carril DIN)
- Posibilidad de fuente de alimentación redundante mediante una unidad opcional de fuente de alimentación del sistema
- Uso aprobado en zona 2
- Contacto de interruptor flotante para emitir una alarma principal asociada a los sistemas críticos de fibra óptica
- Interfaz de fibra óptica intrínsecamente segura (radiación óptica intrínsecamente segura) para la conexión directa con dispositivos en la zona 2
- Diagnóstico óptico integrado para la monitorización continua de los sistemas de fibra óptica
- Detección automática de la tasa de datos para todas las velocidades hasta un máximo de 115,2 Kbps
PSI-MOS-RS232/FO 850 T Technical Specifications
| Ambient conditions | |
|---|---|
| Ambient temperature (operation) | -20 °C ... 60 °C |
| Ambient temperature (storage/transport) | -40 °C ... 85 °C |
| Permissible humidity (operation) | 30 % ... 95 % (non-condensing) |
| Altitude | 5000 m (For restrictions see manufacturer's declaration) |
| Degree of protection | IP20 |
| Noise immunity | EN 61000-6-2:2005 |
| Standards and Regulations | |
| Electromagnetic compatibility | Conformance with EMC Directive 2014/30/EU |
| Type of test | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 |
| Test result | 5g, 10-150 Hz, 2.5 h, in XYZ direction |
| Type of test | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 |
| Test result | 15g, 11 ms period, half-sine shock pulse |
| Shock | 15g in all directions in acc. with IEC 60068-2-27 |
| Noise emission | EN 55011 |
| Noise immunity | EN 61000-6-2:2005 |
| Free from substances that could impair the application of coating | according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
| Connection in acc. with standard | CUL |
| Standards/regulations | EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 |
| Vibration (operation) | In acc. with IEC 60068-2-6: 5g, 150 Hz |
| Conformance | CE-compliant |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) |
| UL, USA/Canada | Class I, Zone 2, AEx nc IIC T5 Class I, zone 2, Ex nC nL IIC T5 X Class I, Div. 2, Groups A, B, C, D |
| Optical interface FO | |
| Number of FO ports | 2 |
| Transmit capacity, minimum | -4.6 dBm (200/230 µm) -17.6 dBm (50/125 µm) -13.6 dBm (62,5/125 µm) |
| Minimum receiver sensitivity | -33.2 dBm |
| Wavelength | 850 nm |
| Transmission length incl. 3 dB system reserve | 2800 m (with F-K 200/230 8 dB/km with quick mounting connector) 4200 m (with F-G 50/125 2.5 dB/km) 4800 m (with F-G 62,5/125 3.0 dB/km) |
| Transmission medium | PCF fiber Multi-mode fiberglass |
| Transmission protocol | Transparent to protocol for RS-232 interface |
| Connection method | B-FOC (duplex ST®) |
| General | |
| Transmission channels | 2 (1/1), RxD, TxD, full duplex |
| Bit distortion, input | ± 35 % (permitted) |
| Bit distortion, output | < 6.25 % |
| Electrical isolation | VCC // V.24 (RS-232) |
| Test voltage data interface/power supply | 1.5 kVrms (50 Hz, 1 min.) |
| Electromagnetic compatibility | Conformance with EMC Directive 2014/30/EU |
| Noise emission | EN 55011 |
| Net weight | 221.1 g |
| Housing material | PA 6.6-FR |
| Color | green |
| MTBF | 320 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) 48 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day)) |
| Conformance | CE-compliant |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!) II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Please follow the special installation instructions in the documentation!) II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Please follow the special installation instructions in the documentation!) |
| UL, USA/Canada | Class I, Zone 2, AEx nc IIC T5 Class I, zone 2, Ex nC nL IIC T5 X Class I, Div. 2, Groups A, B, C, D |
| Digital outputs | |
| Output name | Relay output |
| Output description | Alarm output |
| Number of outputs | 1 |
| Maximum switching voltage | 60 V DC 42 V AC |
| Limiting continuous current | 0.46 A |
| Power supply | |
| Nominal supply voltage | 24 V DC (With UL approval) |
| Supply voltage range | 18 V DC ... 30 V DC |
| Max. current consumption | 120 mA |
| Typical current consumption | 120 mA (24 V DC) |
| Connection method | COMBICON plug-in screw terminal block |
| Serial interface | |
| Interface 1 | V.24 (RS-232) interface in acc. with ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Connection method | D-SUB 9 plug |
| Transmission medium | Copper |
| Transmission length | ≤ 15 m |
| Conductor cross section solid min. | 0.2 mm² |
| Conductor cross section solid max. | 2.5 mm² |
| Conductor cross section flexible min. | 0.2 mm² |
| Conductor cross section flexible max. | 2.5 mm² |
| Conductor cross section AWG min. | 24 |
| Conductor cross section AWG max. | 14 |
| Serial transmission speed | 115.2 kbps (NRZ) |
| Dimensions | |
| Width | 35 mm |
| Height | 99 mm |
| Depth | 105 mm |
 |
|
| Environmental Product Compliance | |
| China RoHS | Environmentally Friendly Use Period = 50 |
| Reach and RoHS Compliant | Reach and RoHS Compliant |
| Approvals | |
| cUL Listed cULus Listed UL Listed ATEX EAC DNV cUL Recognized cULus Recognized UL Recognized |
|
| Commercial data | |
| Packing unit | 1 |
| Weight per piece | 222.7 g |
| Country of origin | Germany |
| Warranty | 1 Year |
| Classifications | |
| eCl@ss 4.0 | 27230207 |
| eCl@ss 4.1 | 27230207 |
| eCl@ss 5.0 | 27230207 |
| eCl@ss 5.1 | 27230207 |
| eCl@ss 6.0 | 27230207 |
| eCl@ss 7.0 | 27230207 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
| ETIM 2.0 | EC001423 |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC001423 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| PSI-MOS-RS232/FO 850 T Serial to Fiber Media Converter Applications |
|---|
|
| Redundant Point-to-point connections between serial devices over fiber |

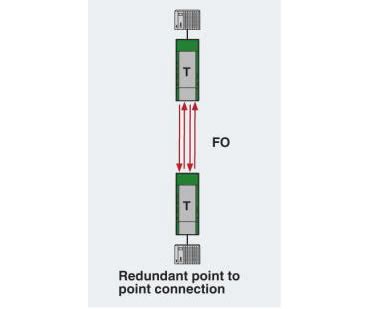

Configure the point-to-point connection redundantly to increase availability by using two PSI-MOS-RS232/FO 850 T Serial to Fiber Converters. Easily convert a data link from a single copper cable out to two fiber optic cables. |
| Linear Networks |

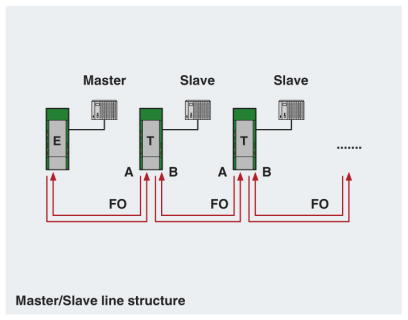

The fiber optic linear structure can be used to network several RS-232 devices to form a master/slave structure. In this case, it must be possible to address all the RS-232 devices via communication software. PSI-MOS-RS232/FO 850 E serial to fiber converters are used at the beginning and end of the fiber optic line. PSI-MOS-RS232/FO 850 T serial to fiber converters with two fiber optic ports are used along the line. You can use up to ten PSI-MOS-RS232/FO devices along the line in a linear structure. |
| Redundant Star Networks |

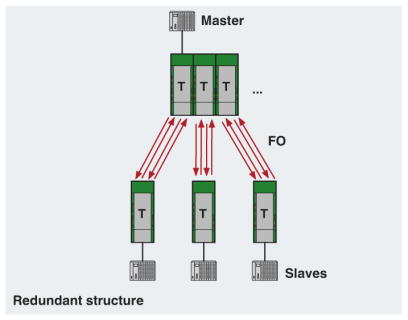

You can network RS-232 devices within a star structure as a master/slave network. Depending on the number of star lines required, several PSI-MOS-RS232/FO 850 T Serial to Fiber Converters are connected to TBUS DIN Rail bus systems for voltage and data. This makes up to 20 fiber optic ports available. Cross-wiring for RS-232 data and for the supply voltage is provided automatically by the DIN rail connector. |

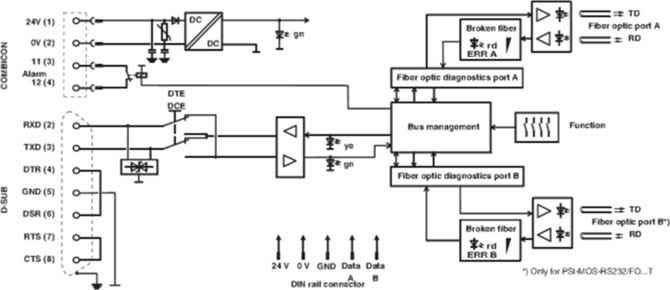

| Block Diagram |
 |
