D-LAN-CAT.5-HC Protector de sobretensión

Protector de Sobretensión contra Rayos de Línea de Datos CAT5/6/7

Protección para las interfaces de datos
Velocidades de transmisión fiable de hasta 1 Gbps
Adaptador de protección para ocho rutas de señal mediante conector RJ45 (incluye PoE+)
Apto para redes de datos de alta velocidad de categoría 6

El D-LAN-CAT.5-HC es un adaptador de protección para ser insertado en la línea de datos para la protección de interfaces LAN y el cable RJ45.

Protección contra sobretensiones para la tecnología de la información

Los datos fiables son imprescindibles en la industria actual. Los sistemas sensibles utilizados en redes LAN funcionan con altas frecuencias en niveles de baja señal y están conectados en red sobre un área amplia. Las subidas de tensión pueden conducir rápidamente a errores importantes y, en el peor de los casos, la pérdida de datos. Los protectores de sobretensión de línea de datos están especialmente diseñados para proteger su inversión en costosos equipos conectados por cable, inalámbricos y PoE.

Protección de datos de alta velocidad

Si necesita protección eficaz contra rayos, interferencias de radiofrecuencia, descargas electrostáticas y sobretensiones transitorias para la transmisión de datos de alta velocidad, el DT-LAN-CAT.5-HC ofrece una protección universal sin afectar a la señal a velocidades de red de hasta 1 Gbps.

Adecuado para los siguientes entornos

100/1000/10G-Base-T
Power over Ethernet (PoE+) “Mode A” y “Mode B”
TOKEN Ring
ISDN
DS1

Conector RJ45 con cable de toma de tierra independiente y conexión a tierra con borne para carriles DIN NS 35.

Specifications

1 Year Return to Factory Warranty

Reach, RoHS and WEEE Compliant

HTSUS Number:

8535.40.0000

UNSPSC Code:

39121621

ECCN:

5A991

Ambient Conditions

Ambient temperature (operation)

-40°C ... 85°C

Ambient temperature (storage/transport)

-40°C ... 85°C

Degree of protection

IP20

Protective circuit

IEC test classification

Maximum continuous operating voltage U_C

± 5 V DC

Maximum continuous voltage U_C(line-line)

± 5 V DC (± 57 V DC/PoE+)

Rated current

≤ 1.5 A (25°C)

Operating effective current I_C at U_C

≤ 600 µA

Nominal discharge current In (8/20) µs (line-line)

350 A

Nominal discharge current In (8/20) µs (line-ground)

2 kA

Pulse discharge current I_imp (10/350) µs (line-earth)

1 kA

Total discharge current I_Total (8/20) µs

8 kA

Nominal pulse current Ian (10/700) µs (line-line)

≤ 25 A

Nominal pulse current Ian (10/700) µs (line-earth)

≤ 100 A

Output voltage limitation at 1 kV/µs (line-line) spike

≤ 25 V
≤ 90 V (PoE)

Output voltage limitation at 1 kV/µs (line-earth) spike

≤ 750 V

Residual voltage at In (conductor-conductor)

≤ 35 V
≤ 110 V (PoE)

Residual voltage at In (conductor-ground)

≤ 35 V
≤ 850 V (PoE)

Voltage protection level Up (line-line)

≤ 20 V (B2 - 1 kV/25 A)
≤ 90 V (B2 - 1 kV/25 A - PoE)
≤ 35 V (C1-700 V/350 A)
≤ 110 V (C1-700 V/350 A-PoE)

Voltage protection level Up (core-ground)

≤ 700 V (B2 - 4 kV/100 A)
≤ 850 V (C2 - 4 kV/2 kA)

Response time tA (line-line)

≤ 1 ns

Response time tA (line-earth)

≤ 100 ns

Input attenuation aE, sym.

≤ 0.5 dB (100 MHz/100 Ω)
≤ 1 dB (100 MHz/100 Ω/Link Class E)

Near-end crosstalk attenuation

typ. 63 dB (1 MHz/100 Ω/Link Class E)
typ. 43 dB (16 MHz/100 Ω/Link Class E)
typ. 30 dB (100 MHz/100 Ω/Link Class E)
> 40 dB (100 MHz/100 Ω)

Cut-off frequency fg (3 dB), sym. in 100 Ohm system

> 250 MHz

Capacity (core-core)

typ. 15 pF (f= 1 MHz / VR= 0 V)

Capacity (core-earth)

typ. 5 pF (f= 1 MHz / VR= 0 V)

Impulse durability (conductor-conductor)

B2 - 1 kV / 100 A
C2-4 kV / 2 kA
D1 - 1kA

Impulse durability (conductor-ground)

B2 - 4 kV/100 A
C2 - 4 kV/2 kA
D1 - 1 kA

General

Color

gray/black

Housing material

PC+ABS

Flammability rating according to UL94

V-0

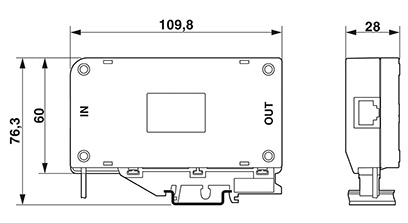

Dimensions

Height

109.8 mm

Width

28 mm

Depth

76.3 mm

SURGE PROTECTOR

Standards and Regulations

Standards / specifications

VDE 0110-1 / IEC 60664
IEC 61643-21/A1 2008
EN 61643-21/A1 2009
IEC 61643-21 2000
GB/T 18802.21 2004

Environmental Product Compliance

China RoHS

Environmentally friendly use period: unlimited = EFUP-e

Approvals

UL Listed
EAC

Commercial data

Packing unit

Weight per piece

178.0 g (including packaging)

25.0 g (excluding packaging)

Country of origin

Data Line Surge Protector Application Diagram

Circuit Diagram

Protection Against Surge Voltage

LAN systems are safely protected against surge voltage by CAT6 Surge Protectors. Due to the high bandwidth of the surge protectors, the transmission signal is not influenced. All signal wires and the ground conductor must be connected to the surge protector according to the connection scheme. Any DIN rail should be grounded.
