Fuentes de Alimentación de Carril DIN Industriales QUINT4-PS/1AC/24DC/1.3/SC

Fuentes de Alimentación Conmutables 24V para Conversión Regulada AC/DC o DC/DC

QUINT4-PS/1AC/24DC/1.3/SC imagen

QUINT4-PS/1AC/24DC/1.3/SC

QUINT4-PS/1AC/24DC/1.3/SC imagen
  • Tensiones de salida: 24 V DC
  • Rangos de voltaje de salida ajustables: 24 a 28 V DC
  • 1.3 Amperios
  • 31.2 Vatios
  • Entrada de AC y DC de fase única
  • Rango de tensión de entrada: 85 ... 264 V AC y 88 ... 350 V DC
Obtener una cotización
Filtrar y Buscar Fuentes de Alimentación
  • Detalle de Producto
  • Espec. Hardware
  • Diagramas
  • Documentación
  • Como Comprar

La Fuente de Alimentación Industrial QUINT4-PS/1AC/24DC/1.3/SC ofrecen una gama completa de convertidores de AC a DC y DC a DC robustos construidos para cumplir las expectativas de alta estabilidad y eficiencia de entornos industriales, de automatización de máquinas y de control de procesos. Además, cuentan con una combinación única de control funcional preventivo y reserva de alimentación en un tamaño increíblemente compacto. Estas fuentes de alimentación conmutables (modo de conmutador) garantizan una tensión de salida regulada incluso en el caso de fluctuaciones de tensión en la red de la fuente de alimentación. Durante el funcionamiento paralelo y cuando se conectan a las diferentes fases, las cargas se suministran de forma fiable incluso en el caso de que haya problemas en la tensión de entrada. Con todas las certificaciones de seguridad necesarias para respaldar los ITE (equipos de tecnología de la información), envoltorio robusto, temperaturas de funcionamiento ampliadas, capacidades de carga elevadas y altas tensiones de aislamiento, las fuentes de alimentación industriales QUINT están diseñadas para satisfacer las necesidades de su aplicación industrial.

AUMENTO DE ALIMENTACIÓN: poner en marcha de forma fiable cargas difíciles

Diagrama de POWER BOOST

Se necesita un cierto grado de flexibilidad para configurar, optimizar y ampliar los sistemas de gran tamaño. Para adaptar de forma adecuada un sistema o una máquina a sus requisitos, es fundamental una reserva de alimentación en la unidad de la fuente de alimentación. La fuente QUINT4-PS/1AC/24DC/1.3/SC suministra hasta un 50 % más de corriente adicional sin caída de tensión. Esto resulta útil cuando no se puede predecir qué cargas arrancarán al mismo tiempo o qué corrientes de arranque altas de cargas capacitivas tienen que ser absorbidas sin caídas de tensión. Con la función de aumento de alimentación de QUINT un aumento estático proporcionará de forma continua hasta un 125 % de la corriente nominal.

La función de control funcional preventivo informa sobre estados de funcionamiento críticos antes de que ocurran

Diagrama de informe de seguimiento de la función preventiva

Con la Fuente de Alimentación Industrial QUINT4-PS/1AC/24DC/1.3/SC la tensión de salida y la corriente de salida se controlan de forma constante. El control funcional preventivo visualiza los estados de funcionamiento críticos y los indica de forma local y remota al controlador, tal y como se indica a continuación:

  • Mediante LED
  • Mediante un contacto de relé flotante
  • Mediante una salida de conmutación activa

Alta eficiencia y bajo consumo de alimentación sin carga

En comparación con otros productos del mercado, la fuente de alimentación industrial QUINT ofrece un ahorro de energía excelente. Con un consumo de alimentación sin carga muy bajo y una alta eficiencia en carga nominal, tan solo una pequeña cantidad de energía eléctrica se convierte en energía térmica no deseada lo que hace que estas fuentes de alimentación sean muy ecológicas.

  • Activación de disyuntores: Normalmente, el disyuntor se activa mediante la alta corriente SFB en unos 3 o 5 ms. Como consecuencia, se evitan las caídas de tensión para cargas conectadas en paralelo.
  • Activación de un fusible: Los fusibles se activan fundiendo el punto de ruptura predeterminado dentro de la cápsula del fusible. La característica de la activación del fusible se describe mediante la integral de fusión (I²t). Una corriente alta es crucial para conseguir un tiempo de activación muy corto.

Entornos de aplicación ideales para una fuente de alimentación de carril DIN QUINT4-PS/1AC/24DC/1.3/SC

  • construcción de barcos
  • construcción de maquinaria
  • proceso de producción automatizado
  • control industrial, automatización, montaje y equipos de prueba
  • sistemas de control de la construcción, seguridad y vigilancia y control de la temperatura
  • alimentación para numerosos dispositivos de automatización industrial como sensores, controladores y válvulas

Otros motivos por los que elegir una fuente de alimentación industrial QUINT4-PS/1AC/24DC/1.3/SC

  • Autorizaciones de construcción de barcos
  • Rangos de tensión de salida ajustables: la tensión de salida puede ajustarse de forma adecuada para satisfacer los requisitos de entorno específicos de la aplicación, como compensar una caída de tensión provocada por una excesiva longitud de cable.
  • Lado de entrada más robusto: elevada inmunidad a interferencias, descargador de gas integrado (hasta 6 kV) y ≥ 20 ms de tiempo buffer de caída de red
  • Señalización configurable de DC correcta o umbrales de alimentación seleccionables
  • El diseño estrecho, de perfil delgado ahorra espacio en la caja de control
  • Entrada/salida aislamiento de tensión: 4 kV AC
  • Protecciones: Cortocircuitos, sobrecargas, sobretensión y exceso temperatura
  • Para garantizar una disponibilidad máxima, todos los modelos cuentan con gran tiempo medio entre fallos (MTBF)

Fuente de Alimentación de Clase 2 Industrial

Con la designación NEC como una Fuente de Alimentación de Clase 2, la QUINT cumple todas las normas abordadas por los requisitos de cableado (tamaño y aislamiento del cable, factores de reducción de la carga del cable, límites de protección contra sobreintensidades y métodos de instalación del cableado) entre la salida de la alimentación y la entrada de la carga. La tensión de salida y las capacidades de suministro de alimentación de esta fuente de alimentación de clase 2 reducirán el riesgo de iniciación de incendios y descargas eléctricas, lo que permite que se puedan utilizar métodos de cableado de coste más bajo cuando se instala un sistema eléctrico en un edificio.

Environmental Product Compliance
China RoHS Environmentally Friendly Use Period = 25;
General
Net weight 0.188 kg
Efficiency typ. 89.2 % (120 V AC)
typ. 90.7 % (230 V AC)
Insulation voltage input/output 4 kV AC (type test)
3 kV AC (routine test)
Protection class II
Degree of protection IP20
MTBF (IEC 61709, SN 29500) > 1904000 h (25 °C)
> 1107000 h (40 °C)
> 486000 h (60 °C)
Assembly instructions DIN rail mounting
Standards and Regulations
Electromagnetic compatibility Conformance with EMC Directive 2014/30/EU
Standards/regulations EN 61000-4-2
Contact discharge 4 kV (Test Level 2)
Standards/regulations EN 61000-4-3
Frequency range 80 MHz ... 1 GHz
Test field strength 10 V/m (Test Level 3)
Frequency range 1.4 GHz ... 2 GHz
Test field strength 3 V/m (Test Level 2)
Standards/regulations EN 61000-4-4
Comments Criterion B
Standards/regulations EN 61000-4-6
Frequency range 0.15 MHz ... 80 MHz
Voltage 10 V (Test Level 3)
Conducted noise emission EN 55016 EN 61000-6-4 (Class A)
Standards/regulations EN 61000-4-8
EN 61000-4-11
EN 61000-4-9
EN 61000-4-12
EN 61000-4-16
Standard - Safety of transformers EN 61558-2-16
Standard - Electrical safety IEC 61010-2-201 (SELV)
Standard - power supply devices for low voltage with DC output EN 61204-3
Standard – Safety extra-low voltage IEC 61010-1 (SELV)
IEC 61010-2-201 (PELV)
Standard - Safe isolation IEC 61558-2-16
IEC 61010-2-201
Standard – Limitation of mains harmonic currents EN 61000-3-2
UL approvals UL Listed UL 61010-1
UL Listed UL 61010-2-201
UL 1310 Class 2 Power Units
ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Shock 18 ms, 30g, in each space direction (according to IEC 60068-2-27)
Vibration (operation) < 15 Hz, ±2.5 mm amplitude; 15 Hz ... 100 Hz: 2.3 g 90 Min. (in accordance with IEC 60068-2-6)
Overvoltage category (EN 61010-1) II (≤ 5000 m)
Overvoltage category (EN 62477-1) III (≤ 2000 m)
Connection data, input
Connection method Screw connection
Conductor cross section solid min. 0.14 mm²
Conductor cross section solid max. 2.5 mm²
Conductor cross section flexible min. 0.14 mm²
Conductor cross section flexible max. 2.5 mm²
Conductor cross section AWG min. 26
Conductor cross section AWG max. 14
Stripping length 8 mm
Output data
Nominal output voltage 24 V DC
Setting range of the output voltage (USet) 24 V DC ... 28 V DC (constant capacity)
Nominal output current (IN) 1.3 A
Static Boost (IStat.Boost) 1.625 A (≤ 40 °C)
Dynamic Boost (IDyn.Boost) 2.6 A (≤ 60 °C (5 s))
Derating > 60 °C (2.5%/K)
Connection in parallel Yes, for redundancy and increased capacity
Connection in series yes
Feedback resistance ≤ 35 V DC
Protection against surge voltage on the output ≤ 32 V DC
Control deviation < 0.5 % (Static load change 10 % ... 90 %)
< 2 % (Dynamic load change 10 % ... 90 %, (10 Hz))
< 0.1 % (change in input voltage ±10 %)
Residual ripple < 40 mVPP (with nominal values)
Output power 30 W
Typical response time 500 ms
Maximum power dissipation in no-load condition < 0.4 W (230 V AC)
< 0.4 W (120 V AC)
Power loss nominal load max. < 3.7 W (120 V AC)
< 3.1 W (230 V AC)
Connection data for signaling
Connection method Screw connection
Conductor cross section solid min. 0.14 mm²
Conductor cross section solid max. 2.5 mm²
Conductor cross section flexible min. 0.14 mm²
Conductor cross section flexible max. 2.5 mm²
Conductor cross section AWG min. 26
Conductor cross section AWG max. 14
Stripping length 8 mm
Dimensions
Dimension drawing
Width 22.5 mm
Height 99 mm
Depth 90 mm
Weight per piece 245.0 GRM
Input data
Input voltage range 100 V AC ... 240 V AC -15 % ... +10 %
110 V DC ... 250 V DC -20 % ... +40 %
Dielectric strength maximum 300 V AC 30 s
Discharge current to PE < 0.25 mA (264 V AC, 60 Hz)
Current consumption 0.46 A (100 V AC)
0.37 A (120 V AC)
0.2 A (230 V AC)
0.2 A (240 V AC)
Nominal power consumption 37 VA
Inrush surge current typ. 14 A (at 25 °C)
Mains buffering typ. 43 ms (120 V AC)
typ. 43 ms (230 V AC)
Input fuse 3.15 A (slow-blow, internal)
Choice of suitable circuit breakers 6 A ... 16 A (Characteristic B, C or comparable)
Type of protection Transient surge protection
Protective circuit/component Varistor
Connection data, onput
Connection method Screw connection
Conductor cross section solid min. 0.14 mm²
Conductor cross section solid max. 2.5 mm²
Conductor cross section flexible min. 0.14 mm²
Conductor cross section flexible max. 2.5 mm²
Conductor cross section AWG min. 26
Conductor cross section AWG max. 14
Stripping length 8 mm
Ambient conditions
Degree of protection IP20
Ambient temperature (operation) -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K)
Ambient temperature (start-up type tested) -40 °C
Ambient temperature (storage/transport) -40 °C ... 85 °C
Max. permissible relative humidity (operation) ≤ 95 % (at 25 °C, non-condensing)
Climatic class 3K3 (in acc. with EN 60721)
Degree of pollution 2
Installation height ≤ 5000 m (> 2000 m, observe derating)
Approvals

  • cULus Listed
  • DNV GL
  • EAC
  • cUL Listed
  • IECEE CB Scheme
  • UL Listed
QUINT-1-Phase Industrial Power Supply Block Diagram

QUINT-1-Phase Industrial Power Supply Block Diagram

Diagrama esquemático
Diagrama esquemático

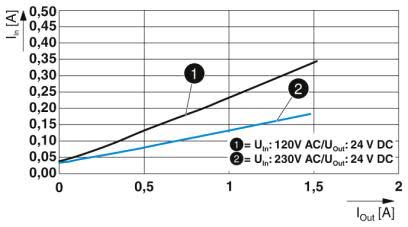

Corriente de entrada vs corriente de salida
Corriente de entrada vs corriente de salida

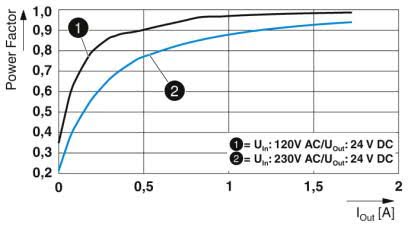

Diagrama de factor de potencia
Diagrama de factor de potencia

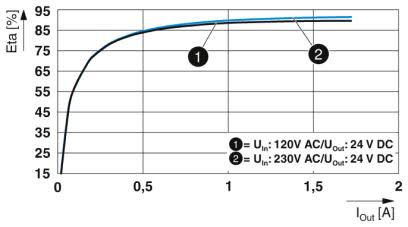

Diagrama de eficiencia
Diagrama de eficiencia
