Fuentes de Alimentación de Carril DIN Industriales QUINT-PS/1AC/24DC/3.5

Fuentes de Alimentación Conmutables 24V para Conversión Regulada AC/DC o DC/DC

QUINT-PS/1AC/24DC/3.5 imagen

QUINT-PS/1AC/24DC/3.5

QUINT-PS/1AC/24DC/3.5 imagen
  • Tensiones de salida: 24 V DC
  • Rangos de voltaje de salida ajustables: 18 a 29.5 V DC
  • 3.5 Amperios
  • 84 Vatios
  • Entrada de AC y DC de fase única
  • Rango de tensión de entrada: 85 ... 264 V AC y 90 ... 350 V DC
Obtener una cotización
Filtrar y Buscar Fuentes de Alimentación
  • Detalle de Producto
  • Espec. Hardware
  • Diagramas
  • Documentación
  • Como Comprar

La Fuente de Alimentación Industrial QUINT-PS/1AC/24DC/3.5 ofrecen una gama completa de convertidores de AC a DC y DC a DC robustos construidos para cumplir las expectativas de alta estabilidad y eficiencia de entornos industriales, de automatización de máquinas y de control de procesos. Además, cuentan con una combinación única de control funcional preventivo y reserva de alimentación en un tamaño increíblemente compacto. Estas fuentes de alimentación conmutables (modo de conmutador) garantizan una tensión de salida regulada incluso en el caso de fluctuaciones de tensión en la red de la fuente de alimentación. Durante el funcionamiento paralelo y cuando se conectan a las diferentes fases, las cargas se suministran de forma fiable incluso en el caso de que haya problemas en la tensión de entrada. Con todas las certificaciones de seguridad necesarias para respaldar los ITE (equipos de tecnología de la información), envoltorio robusto, temperaturas de funcionamiento ampliadas, capacidades de carga elevadas y altas tensiones de aislamiento, las fuentes de alimentación industriales QUINT están diseñadas para satisfacer las necesidades de su aplicación industrial.

AUMENTO DE ALIMENTACIÓN: poner en marcha de forma fiable cargas difíciles

Diagrama de POWER BOOST

Se necesita un cierto grado de flexibilidad para configurar, optimizar y ampliar los sistemas de gran tamaño. Para adaptar de forma adecuada un sistema o una máquina a sus requisitos, es fundamental una reserva de alimentación en la unidad de la fuente de alimentación. La fuente QUINT-PS/1AC/24DC/3.5 suministra hasta un 50 % más de corriente adicional sin caída de tensión. Esto resulta útil cuando no se puede predecir qué cargas arrancarán al mismo tiempo o qué corrientes de arranque altas de cargas capacitivas tienen que ser absorbidas sin caídas de tensión. Con la función de aumento de alimentación de QUINT un aumento estático proporcionará de forma continua hasta un 125 % de la corriente nominal.

La función de control funcional preventivo informa sobre estados de funcionamiento críticos antes de que ocurran

Diagrama de informe de seguimiento de la función preventiva

Con la Fuente de Alimentación Industrial QUINT-PS/1AC/24DC/3.5 la tensión de salida y la corriente de salida se controlan de forma constante. El control funcional preventivo visualiza los estados de funcionamiento críticos y los indica de forma local y remota al controlador, tal y como se indica a continuación:

  • Mediante LED
  • Mediante un contacto de relé flotante
  • Mediante una salida de conmutación activa

Alta eficiencia y bajo consumo de alimentación sin carga

En comparación con otros productos del mercado, la fuente de alimentación industrial QUINT ofrece un ahorro de energía excelente. Con un consumo de alimentación sin carga muy bajo y una alta eficiencia en carga nominal, tan solo una pequeña cantidad de energía eléctrica se convierte en energía térmica no deseada lo que hace que estas fuentes de alimentación sean muy ecológicas.

  • Activación de disyuntores: Normalmente, el disyuntor se activa mediante la alta corriente SFB en unos 3 o 5 ms. Como consecuencia, se evitan las caídas de tensión para cargas conectadas en paralelo.
  • Activación de un fusible: Los fusibles se activan fundiendo el punto de ruptura predeterminado dentro de la cápsula del fusible. La característica de la activación del fusible se describe mediante la integral de fusión (I²t). Una corriente alta es crucial para conseguir un tiempo de activación muy corto.

Tecnología SFB (Selective Fuse Breaking)

Diagrama de SFB (ruptura de fusible selectivo)

La tecnología SFB puede utilizarse para activar de forma rápida y fiable de disyuntores miniatura y fusibles conectados al extremo secundario. En caso de cortocircuito en el extremo secundario, la QUINT suministra hasta 6 veces la corriente nominal durante 15 ms. Los flujos de corriente defectuosos se apagan de forma selectiva, se localiza la avería y las pastes importantes del sistema continúan funcionando. Las cargas que están conectadas en paralelo siguen siendo alimentadas con energía, lo que garantiza el funcionamiento continuo de dichas partes del sistema.

  • Activación de disyuntores: Normalmente, el disyuntor se activa mediante la alta corriente SFB en unos 3 o 5 ms. Como consecuencia, se evitan las caídas de tensión para cargas conectadas en paralelo.
  • Activación de un fusible: Los fusibles se activan fundiendo el punto de ruptura predeterminado dentro de la cápsula del fusible. La característica de la activación del fusible se describe mediante la integral de fusión (I²t). Una corriente alta es crucial para conseguir un tiempo de activación muy corto.

Entornos de aplicación ideales para una fuente de alimentación de carril DIN QUINT-PS/1AC/24DC/3.5

  • construcción de barcos
  • Aplicaciones medicas
  • construcción de maquinaria
  • proceso de producción automatizado
  • control industrial, automatización, montaje y equipos de prueba
  • sistemas de control de la construcción, seguridad y vigilancia y control de la temperatura
  • alimentación para numerosos dispositivos de automatización industrial como sensores, controladores y válvulas

Otros motivos por los que elegir una fuente de alimentación industrial QUINT-PS/1AC/24DC/3.5

  • Autorizaciones de construcción de barcos
  • Autorizaciones médicas
  • Rangos de tensión de salida ajustables: la tensión de salida puede ajustarse de forma adecuada para satisfacer los requisitos de entorno específicos de la aplicación, como compensar una caída de tensión provocada por una excesiva longitud de cable.
  • Lado de entrada más robusto: elevada inmunidad a interferencias, descargador de gas integrado (hasta 6 kV) y ≥ 20 ms de tiempo buffer de caída de red
  • Señalización configurable de DC correcta o umbrales de alimentación seleccionables
  • El diseño estrecho, de perfil delgado ahorra espacio en la caja de control
  • Entrada/salida aislamiento de tensión: 4 kV AC
  • Protecciones: Cortocircuitos, sobrecargas, sobretensión y exceso temperatura
  • Para garantizar una disponibilidad máxima, todos los modelos cuentan con gran tiempo medio entre fallos (MTBF)
Environmental Product Compliance
REACH SVHC Lead 7439-92-1
China RoHS Environmentally Friendly Use Period = 25;
General
Net weight 0.5 kg
Operating voltage display Green LED
Efficiency > 88 % (for 230 V AC and nominal values)
Insulation voltage input/output 4 kV AC (type test)
2 kV AC (routine test)
Insulation voltage input / PE 3.5 kV AC (type test)
2 kV AC (routine test)
Insulation voltage output / PE 500 V DC (routine test)
Protection class I
Degree of protection IP20
MTBF (IEC 61709, SN 29500) > 1433000 h (25 °C)
823723,23 h (40 °C)
364963,5 h (60 °C)
Mounting position horizontal DIN rail NS 35, EN 60715
Assembly instructions alignable: PN ≥50%, 5 mm horizontally, 15 mm next to active components, 50 mm vertically
alignable: PN <50%, 0 mm horizontally, 40 mm vertically top, 20 mm vertically bottom
Standards and Regulations
Electromagnetic compatibility Conformance with EMC Directive 2014/30/EU
Noise emission EN 55011 (EN 55022)
Noise immunity EN 61000-6-2:2005
Connection in acc. with standard CSA
Standards/regulations EN 61000-4-2
Contact discharge 4 kV (Test Level 2)
Standards/regulations EN 61000-4-3
Frequency range 80 MHz ... 1 GHz
Test field strength 10 V/m (Test Level 3)
Frequency range 1.4 GHz ... 2 GHz
Test field strength 3 V/m (Test Level 2)
Standards/regulations EN 61000-4-4
Comments Criterion B
Standards/regulations EN 61000-6-3
EN 61000-4-6
Frequency range 0.15 MHz ... 80 MHz
Voltage 10 V (Test Level 3)
Low Voltage Directive Conformance with LV directive 2006/95/EC
Standard - Electrical safety IEC 60950-1/VDE 0805 (SELV)
Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations EN 50178/VDE 0160 (PELV)
Standard – Safety extra-low voltage IEC 60950-1 (SELV) and EN 60204-1 (PELV)
Standard - Safe isolation DIN VDE 0100-410
Standard – Protection against shock currents, basic requirements for protective separation in electrical equipment EN 50178
Standard – Limitation of mains harmonic currents EN 61000-3-2
Standard - Equipment safety BG (design tested)
Standard - Approval for medical use IEC 60601-1, 2 x MOOP
Shipbuilding approval DNV GL (EMC A), ABS, LR, RINA, NK, BV
UL approvals UL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
DeviceNet approval DeviceNet™ Power Supply Conformance Tested
Shock 18 ms, 30g, in each space direction (according to IEC 60068-2-27)
Vibration (operation) < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6)
15 Hz ... 150 Hz, 2.3g, 90 min.
Approval - requirement of the semiconductor industry with regard to mains voltage dips SEMI F47-0706 Compliance Certificate
Information technology equipment - safety (CB scheme) CB Scheme
Rail applications EN 50121-4
Overvoltage category (EN 62477-1) III
Connection data, input
Connection method Pluggable screw connection
Conductor cross section solid min. 0.2 mm²
Conductor cross section solid max. 2.5 mm²
Conductor cross section flexible min. 0.2 mm²
Conductor cross section flexible max. 2.5 mm²
Conductor cross section AWG min. 20
Conductor cross section AWG max. 12
Stripping length 7 mm
Screw thread M3
Output data
Nominal output voltage 24 V DC ±1 %
Setting range of the output voltage (USet) 18 V DC ... 29.5 V DC (> 24 V DC, constant capacity restricted)
Nominal output current (IN) 3.5 A (-25 °C ... 60 °C, UOUT = 24 V DC)
POWER BOOST (IBoost) 4 A (-25°C ... 40°C permanent, UOUT = 24 V DC )
Selective Fuse Breaking (ISFB) 15 A (12 ms)
Derating 60 °C ... 70 °C (2.5%/K)
Connection in parallel Yes, for redundancy and increased capacity
Connection in series yes
Feedback resistance max. 35 V DC
Protection against surge voltage on the output < 35 V DC
Control deviation < 1 % (change in load, static 10 % ... 90 %)
< 2 % (change in load, dynamic 10 % ... 90 %)
< 0.1 % (change in input voltage ±10 %)
Residual ripple < 50 mVPP (with nominal values)
Output power 84 W
Typical response time < 0.05 s
Maximum power dissipation in no-load condition 3.5 W
Power loss nominal load max. 11 W
Connection data for signaling
Conductor cross section solid min. 0.2 mm²
Conductor cross section solid max. 2.5 mm²
Conductor cross section flexible min. 0.2 mm²
Conductor cross section flexible max. 2.5 mm²
Conductor cross section AWG min. 20
Conductor cross section AWG max. 12
Screw thread M3
Dimensions
Width 32 mm
Height 130 mm
Depth 125 mm
Width with alternative assembly 122 mm
Height with alternative assembly 130 mm
Depth with alternative assembly 35 mm
Weight per piece 500.0 GRM
Input data
Nominal input voltage range 100 V AC ... 240 V AC
Input voltage range 85 V AC ... 264 V AC
90 V DC ... 350 V DC
Dielectric strength maximum 300 V AC
AC frequency range 45 Hz ... 65 Hz
Frequency range DC 0 Hz
Discharge current to PE < 3.5 mA
Current consumption 1.4 A (120 V AC)
0.8 A (230 V AC)
0.9 A (110 V DC)
0.4 A (220 V DC)
Nominal power consumption 180 VA
Inrush surge current < 20 A (typical)
Mains buffering typ. 20 ms (120 V AC)
typ. 80 ms (230 V AC)
Input fuse 5 A (slow-blow, internal)
Choice of suitable circuit breakers 6 A ... 20 A (AC: Characteristics B, C, D, K)
Type of protection Transient surge protection
Protective circuit/component Varistor
Connection data, onput
Connection method Pluggable screw connection
Conductor cross section solid min. 0.2 mm²
Conductor cross section solid max. 2.5 mm²
Conductor cross section flexible min. 0.2 mm²
Conductor cross section flexible max. 2.5 mm²
Conductor cross section AWG min. 20
Conductor cross section AWG max. 12
Stripping length 7 mm
Screw thread M3
Ambient conditions
Degree of protection IP20
Ambient temperature (operation) -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K)
Ambient temperature (storage/transport) -40 °C ... 85 °C
Max. permissible relative humidity (operation) ≤ 95 % (at 25 °C, non-condensing)
Climatic class 3K3 (in acc. with EN 60721)
Degree of pollution 2
Installation height 5000 m
Approvals

  • ABS
  • DNV GL
  • BV
  • SEMI F47
  • RINA
  • cUL Recognized
  • cUL Listed
  • LR
  • UL Listed
  • IECEE CB Scheme
  • cULus Listed
  • cULus Recognized
  • EAC
  • UL Recognized
  • NK
  • CSA
  • DeviceNet

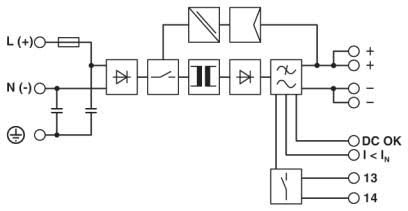

QUINT-1-Phase Industrial Power Supply Block Diagram

QUINT-1-Phase Industrial Power Supply Block Diagram
