Conversor Serie a Fibra PSI-MOS-RS422/FO 1300 E
Para conectar dispositivos RS422 y RS485 a cables de fibra óptica
- Ampliación de datos de serie a un máximo de 45 km
- Inmunidad a interferencias electromagnéticas, interferencias de radiofrecuencia y sobretensiones transitorias
- Configuración punto a punto o en estrella
- Conectores de fibra de tipo SC
- Bloque de terminales para conexiones RS422/RS485 de cuatro cables
El conversor PSI-MOS-RS422/FO 1300 E serie a fibra conecta de forma transparente los dispositivos RS422/RS485 de cuatro cables e INTERBUS a cables de fibra óptica. Estos conversores de medios serie, que transmiten datos de serie por fibra óptica, proporcionan una solución económica para aumentar el alcance de los dispositivos RS422 y RS485.
Transmisión de datos de serie a larga distancia por fibra
El conversor FO 1300 E serie a fibra permite ampliar la transmisión de datos de serie hasta en 27 km mediante la fibra multimodo, o 45 km a través de la fibra monomodo. Como resultado, cualquier pareja de elementos de un equipo de serie asíncrono, a kilómetros de distancia, puede comunicarse en modo dúplex por cables de fibra óptica a tasas de hasta 2 Mbps.
Inmunidad a interferencias electromagnéticas, interferencias de radiofrecuencia y sobretensiones transitorias
Otra ventaja del sistema de transmisión de fibra óptica del FO 1300 E es la conexión de dispositivos con aislamiento eléctrico. Las interferencias electromagnéticas (IEM) son un fenómeno habitual en entornos típicos como las plantas industriales, los almacenes y las plantas de producción. Estas interferencias pueden causar que los datos se corrompan en RS422 o en enlaces Ethernet basados en cobre. No obstante, los datos transmitidos por cables de fibra óptica son totalmente inmunes a este tipo de ruido, por lo que se evitan los efectos negativos de las corrientes de compensación de tensión y las interferencias electromagnéticas de los cables de datos. Por lo tanto, el conversor de medios serie a fibra le permite conectar los dispositivos de serie por fibra para garantizar una transmisión de datos óptima, aumentar la disponibilidad del sistema y mejorar la flexibilidad del diseño de red para las estructuras en estrella y las conexiones punto a punto.
Conexiones de Fibra Optica flexibles
El FO 1300 E funciona con una longitud de onda de 1300 nm haciendo uso de un emisor LED independiente y un fotodetector en los conectores de tipo SC. Prácticamente se puede utilizar cualquier tamaño de fibra de vidrio multimodo o monomodo.
Consideraciones sobre la potencia disponible
Calcular la potencia disponible es fundamental para planificar el enlace de fibra óptica. La potencia óptica disponible es la cantidad de luz que se necesita para transmitir correctamente datos a distancia a través de una conexión de fibra óptica. La cantidad de energía lumínica disponible en la configuración determinará la longitud del cable de fibra óptica entre los conversores de medios serie de la red. La potencia óptica disponible es un elemento crítico para ayudar a los negocios y evitar la distorsión de datos. Lea nuestra nota técnica para conocer cómo se calcula la potencia óptica disponible. Consulte la transmisión y recepción de dBm en las especificaciones del hardware.
Transmisión de datos en serie individuales a través de 10 líneas de fibra óptica
El sistema de bus con carril DIN TBUS permite agrupar hasta diez (10) conversores serie a fibra para la tensión y los datos. Esto posibilita que el conversor serie funcione a modo de acoplador en estrella para tomar la señal de entrada de los datos de serie y distribuirla a todos los puertos de salida de fibra óptica.
Soporte y características de alta calidad
El FO 1300 E también incorpora funciones integrales de diagnóstico que aumentan la disponibilidad del sistema, simplifican el arranque y monitorizan la calidad de la transmisión óptica de forma permanente. El diagnóstico óptico integrado permite la monitorización permanente de los sistemas de fibra óptica durante la instalación y el funcionamiento. El contacto de interruptor flotante se activa cuando se alcanza un nivel de señal crítico en los sistemas de fibra óptica. Esta emisión de alarma anticipada permite detectar los estados críticos del sistema antes de que deriven en fallos. Estas características, que ahorran tiempo y dinero, junto con un soporte técnico mundial gratuito, convierten al conversor FO 1300 E serie a fibra en la opción más inteligente para los profesionales de la TI.
- Transferencia del suministro de tensión a través de conectores con carril DIN
- Unión de conexiones mediante un bloque de terminales de tornillo COMBICON
- Posibilidad de fuente de alimentación redundante mediante una unidad opcional de fuente de alimentación del sistema
- Aislamiento eléctrico de alta calidad entre todas las interfaces (INTERBUS//puertos de fibra óptica//fuente de alimentación//conector con carril DIN)
- Uso aprobado en zona 2
- Contacto de interruptor flotante para emitir una alarma principal asociada a los sistemas críticos de fibra óptica
- Diagnóstico óptico integrado para la monitorización continua de los sistemas de fibra óptica
- Detección automática de la tasa de datos para todas las velocidades hasta un máximo de 2 Mbps
Hardware Specifications - PSI-MOS-RS422/FO 1300 E Serial to Fiber Converter
Ambient conditions
Ambient temperature (operation)
-20°C ... 60°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Permissible humidity (operation)
30 % ... 95 % (non-condensing)
Altitude
5000 m (For restrictions see manufacturer's declaration)
Degree of protection
IP20
Noise immunity
EN 61000-6-2:2005
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC directive 89/336/EC
Type of test
Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6
Test result
5g, 10-150 Hz, 2.5 h, in XYZ direction
Type of test
Shock in acc. with EN 60068-2-27/IEC 60068-2-27
Test result
15g, 11 ms period, half-sine shock pulse
Shock
15g in all directions in acc. with IEC 60068-2-27
Noise emission
EN 55011
Noise immunity
EN 61000-6-2:2005
Connection in acc. with standard
CUL
Standards/regulations
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-4
- EN 61000-4-5
- EN 61000-4-6
Vibration (operation)
In acc. with IEC 60068-2-6: 5g, 150 Hz
Conformance
CE-compliant
ATEX
II 3 G Ex nA nC IIC T4 Gc X
UL, USA/Canada
- 508 listed
- 508 recognized
Free from substances that could impair the application of coating
according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard
Optical interface FO
Number of FO ports
1
Wavelength
1300 nm
Transmission length incl. 3 dB system reserve
- 27 km (With F-G 50/125 0.7 dB/km at 1300 nm)
- 22 km (with F-G 62.5/125 0.8 dB/km at 1300 nm)
- 45 km (With F-E 9/125 0,4 dB/km at 1300 nm)
Transmission medium
- Multi-mode fiberglass
- Single-mode fiberglass
Transmission protocol
Transparent to protocol for RS-422 interface
Connection method
SC duplex
General
Transmission channels
2 (1/1) RD, TD, full duplex
Bit distortion, input
± 35 % (permitted)
Bit distortion, output
< 6.25 %
Electrical isolation
VCC // RS-422
Test voltage data interface/power supply
1.5 kVrms (50 Hz, 1 min.)
Electromagnetic compatibility
Conformance with EMC directive 89/336/EC
Noise emission
EN 55011
Net weight
190.68 g
Housing material
PA 6.6-FR
Color
green
MTBF
- 544 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
- 113 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day))
Conformance
CE-compliant
ATEX
II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!)
UL, USA/Canada
- 508 listed
- 508 recognized
Digital outputs
Output name
Relay output
Output description
Alarm output
Number of outputs
1
Maximum switching voltage
- 60 V DC
- 42 V AC
Limiting continuous current
1:00 AM
Power supply
Nominal supply voltage
24 V DC (With UL approval)
Supply voltage range
18 V DC ... 32 V DC
Max. current consumption
100 mA (24 V DC)
Connection method
COMBICON plug-in screw terminal block
Serial interface
Interface 1
RS-422 interface in acc. with ITU-T V.11, EIA/TIA-422, DIN 66348-1
Operating mode
Full duplex
Connection method
Pluggable screw connection
Transmission medium
Copper
Transmission length
≤ 1000 m (depending on the data rate, with shielded, twisted data cable)
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
14
Serial transmission speed
≤ 2 Mbps

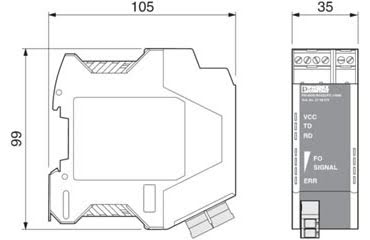

Dimensions
Width
35 mm
Height
105 mm
Depth
105 mm
Environmental Product Compliance
China RoHS
Environmentally Friendly Use Period = 50
Reach and RoHS Compliant
Reach and RoHS Compliant
Approvals
- cUL Listed
- cULus Listed
- UL Listed
- ATEX
- EAC
- DNV
- cUL Recognized
- cULus Recognized
- UL Recognized
Commercial data
Packing unit
1
Weight per piece
229.6 g
Country of origin
Germany
Warranty
1 Year
Classifications
eCl@ss 4.0
27230207
eCl@ss 4.1
27230207
eCl@ss 5.0
27230207
eCl@ss 5.1
27230207
eCl@ss 6.0
27230207
eCl@ss 7.0
27230207
eCl@ss 8.0
19179290
eCl@ss 9.0
19179290
ETIM 2.0
EC001423
ETIM 3.0
EC001423
ETIM 4.0
EC001423
ETIM 5.0
EC000310
ETIM 6.0
EC000310
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
43222604
Application Diagrams
PSI-MOS-RS422/FO 1300 E Serial to Fiber Media Converter Applications
- near heavy electrical equipment
- in environments with electrical (EMI) or radio (RFI) interference
- in environments with transient surges
- in industrial plants, warehouses and factory floors
- enabling asynchronous serial equipment to communicate at full duplex, with rates up to 2 Mbps, over optical fiber
Point-to-point connections between serial devices over fiber
Star structures
INTERBUS Networks
Block Diagram
Haga clic en un número de pieza para obtener información sobre pedidos
Imagen del producto
Descripción
Cable de alimentación y número de producto
PSI-MOS-RS422/FO1300 E - RS422/485 4-wire to fiber converter. Terminal block serial to duplex fiber 1300nm ( SC ). Multimode [27km, 16.7 miles], single mode [ 45km, 28 miles ] - power supply optional
PSI-MOS-RS422/FO1300 E - RS422/485 4-wire to fiber converter. Terminal block serial to duplex fiber 1300nm ( SC ). Multimode [27km, 16.7 miles], single mode [ 45km, 28 miles ] – 24VDC USA wall power adapter included
PSI-MOS-RS422/FO1300 E - RS422/485 4-wire to fiber converter. Terminal block serial to duplex fiber 1300nm ( SC ). Multimode [27km, 16.7 miles], single mode [ 45km, 28 miles ] – 24VDC UK wall power adapter included
PSI-MOS-RS422/FO1300 E - RS422/485 4-wire to fiber converter. Terminal block serial to duplex fiber 1300nm ( SC ). Multimode [27km, 16.7 miles], single mode [ 45km, 28 miles ] – 24VDC EU wall power adapter included
