Switches IDS-110HP PoE (90W)
Switches Gigabit No Administrados con 10 Puertos
- 2 ranuras SFP compatibles con fibra de 100/1000 Mbps
- 8 puertos Ethernet 10/100/1000 RJ45
- 8 puertos PoE que suministran hasta 90 vatios de potencia PSE, compatibles con IEEE 802.3bt
- Mensajes con prioridad QoS (calidad de servicio)
- Diseño resistente para ambientes hostiles
- Detecte y reinicie a distancia los equipos que no respondan
Los switches PoE IDS-110HP de Perle están diseñados para facilitar su despliegue en entornos industriales exigentes en los que se requiere una amplia tolerancia a la temperatura, resistencia a vibraciones y golpes, y el cumplimiento de estrictas normas de seguridad. Este dispositivo de bajo coste y fácil de usar combina funciones esenciales de red Ethernet industrial, funcionamiento de red determinista en tiempo real y rendimiento robusto avanzado. Aunque no requiere configuración y funcionará al instante en cuanto lo encienda, la compatibilidad integrada con QoS (calidad de servicio) para EtherNet/IP y PROFINET permite priorizar el tráfico y gestionar eficazmente los recursos.
Este versátil switch cuenta con autonegociación de dúplex completo o semidúplex y funcionamiento MDI/MDIX automático, lo que permite conectar cómodamente varios dispositivos de red. Los dos puertos de fibra SFP permiten configuraciones de red flexibles mediante el uso de transceptores SFP suministrados por Perle, Cisco u otros fabricantes de SFP que cumplen el acuerdo multifuente (MSA).
Además, los switches PoE de Perle están clasificados como equipos proveedores de alimentación eléctrica (PSE, por sus siglas en inglés). Aunque utiliza cables UTP estándar que transportan datos Ethernet, el IDS-110HP tiene 8 puertos que proporcionan hasta 90 vatios de potencia a los dispositivos alimentados (PD) como cámaras domo PTZ para exteriores, puntos de acceso inalámbricos y dispositivos de comunicación de tierra. Más información sobre PoE.
Una función de vigilancia integrada permite al switch IDS-110HP funcionar como un dispositivo inteligente para evitar la pérdida de paquetes de los dispositivos alimentados (PD) de la red. Si un PD deja de responder, el IDS-110HP reiniciará el dispositivo sin interrumpir a otros PD conectados al switch.
El IDS-110HP también proporciona un contacto de salida de relé que activa una alarma inmediata cuando falla la alimentación redundante.
Cada uno de los componentes de estos switches industriales está especializado con hardware y chips sobreconstruidos, lo que garantiza su idoneidad para su implementación en exteriores. Su fuerza y resistencia inquebrantables les permiten ofrecer soluciones de red robustas, que satisfacen la necesidad de redes Fast Ethernet y Gigabit. Proporcionan la fiabilidad y durabilidad necesarias para entornos industriales en los que la fiabilidad y la conectividad de alta velocidad son cruciales. No confíe sus comunicaciones críticas a switches comerciales. Los switches de Ethernet industriales de Perle le ofrecen la garantía demostrada de que su sistema seguirá funcionando durante años.
Diseño resistente de fiabilidad alta para ambientes hostiles |
|
Rendimiento de Ethernet en tiempo real |
|
PoE |
|
Ethernet de eficiencia energética (EEE) | Según 802.3az, esto permite ahorrar energía durante la actividad de red en reposo. |
Interfaces
RJ45
- 8 x 10/100/1000BASE-TX PoE up to 100 meters (328 ft) + 2 x 100/1000BASE SFP
- Auto-negotiation
- Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types
- Ethernet isolation 1500 V
Small Form Factor Pluggable (SFP) slot(s)
2 empty SFP slot models for 100/1000Base-X SFP modules supplied by Perle, Cisco or other manufacturers of MSA compliant SFPs
Alarm Contact
One relay output with current 0.5A @ 48V at Normal Open or Normal Close
DIP Switches
Power
Dual Power Input
46-57VDC (Terminal Block 8 pins)
Power Consumption
9.72W (without PoE)
Maximum Current Consumption @24 vDC
0.20A @ 48VDC (without PoE)
Power Connector
8-Pin Removable Terminal Block
Overload Current Protection
10A fuse provides overload current protection
Reverse polarity protection
The positive and negative inputs can be reversed providing safe and simple power connectivity.
PoE Power Output
- Up to 90W/port
- Power Budget: 270W
- 46-57VDC for IEEE 802.3af type 1, ≤15.4W PD devices.
- 52-57VDC for IEEE 802.3at/bt type 2/3, 30W, 60W PD devices.
- 54-57VDC for IEEE 802.3bt, type 4, 90W PD devices
Switch Properties
Standards
- IEEE 802.3af/at/bt Power over Ethernet
- IEEE 802.3 10BASE-T
- IEEE 802.3u 100BASE-TX/FX
- IEEE 802.3az Energy Efficient Ethernet
- IEEE 802.1p Quality of Service (QoS)
- IEEE 802.3ab 1000BASE-T
- IEEE 802.3z 1000BASE-SX/1000BASE-LX
Processing Type
- Store-and-Forward
- Auto Negotiation
- Half-duplex back-pressure and IEEE
- Auto MDI/MDIX
MAC Address Table Size
4K MAC
Packet Buffer Memory
1.5 Mbit
Jumbo Frame Size
9216 bytes
Forward/Filtering Rate
- 14,880pps for 10Mbps
- 148,810pps for 100Mbps
- 1,488,100pps for 1000Mbps
Indicators
Power LED 1
This LED is green when power is applied
Power LED 2
This LED is green when power is applied
Fault LED
This LED is red when a fault is detected
RJ45 / SFP Ethernet LED
These LED is solid green for established link and bllinks green when activity is detected (per port)
Environmental Specifications
Operating Temperature Ranges
- IDS-110HP: -10°C to 60°C (14°F to 140°F)
- IDS-110HP-XT: -40°C to 75°C (-40°F to 167°F)
Storage Temperature Range
-40°C to 85°C (-40°F to 185°F)
Operating Humidity Range
5% to 90% non-condensing
Storage Humidity Range
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Chassis
Metal with an IP30 or IP40 (for XT) ingress protection rating
Din Rail Mountable
DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.
Maximum Heat Output
33.17 BTU/Hr (without PoE)
MTBF
4718740 hours
Calculation model based on MIL-HDBK-217-FN2 @ 25°C
Product Weight and Dimensions
Weight
582g / 1.28lbs
Dimensions
45 x 125 x 145 mm / 1.77 x 4.92 x 5.71 Inch (W x D x H)
Packaging
Shipping Weight
763g / 1.68lbs
Shipping Dimensions
235 x 185 x 65 mm / 9.25 x 7.28 x 2.56 Inch (W X D X H)
Contents Shipped
- Industrial Ethernet Switch with DIN Rail attachment
- Terminal block
- QR Code for online manuals
Standards and Certifications
Safety
UL 61010
EMC Emissions
- FCC Part 15 Class A
- VCCI Class A
- EN 61000-6-4
- ICES-003
- EN 55032
EMC Immunity
- EN 61000-6-2
- EN 61000-4-2 (ESD)
- EEN 61000-4-3 (Radiated RFI)
- EN 61000-4-4 (Burst)
- EN 61000-4-5 (Surge)
- EN 61000-4-6 (Induced RFI)
- EN 61000-4-8 (Magnetic field)
Industrial
EN 50121-4
Environmental Test Compliance
- IEC 60068-2-6 Fc (Vibration)
- IEC 60068-2-27 Ea (Shock)
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- 5 years Warranty
Application Diagrams
Diagrama del Switch Ethernet industrial PoE (Power over Ethernet) IDS-110HP
Daisy Chain Application
Los switches IDS-110HP pueden conectarse a los switches vecinos a través de los puertos de enlace ascendente. Cada IDS-110HP proporciona conectividad al enlace de fibra, y alimenta las cámaras IP y los puntos de acceso Wi-Fi en cada lugar a lo largo de la cadena margarita.

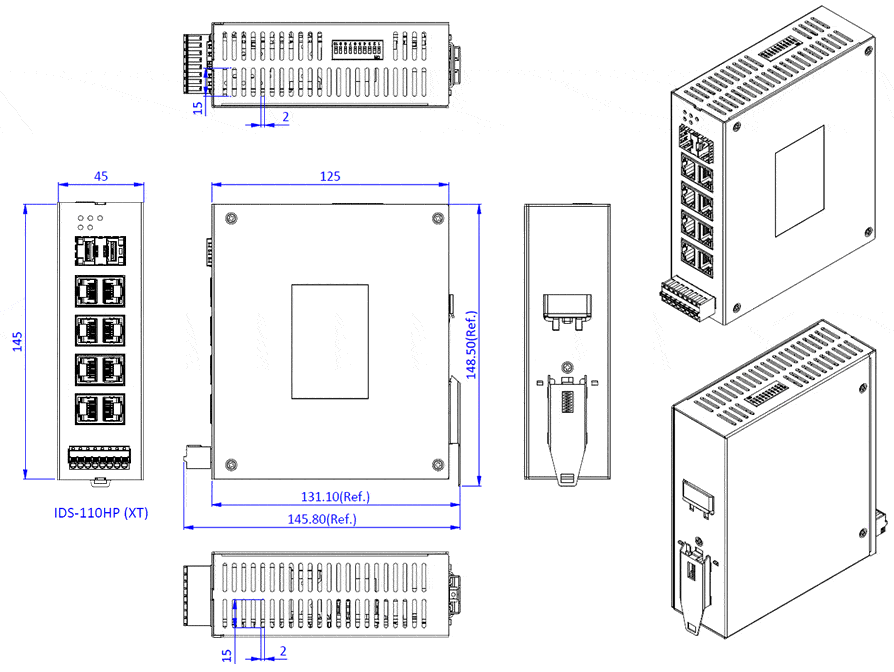

IDS-110HP PoE (90W) Switches - Plano Mecánico
Haga clic en un número de pieza para obtener información sobre pedidos
Imagen del producto
Descripción
Cable de alimentación y número de producto
IDS-110HP Industrial PoE Switch with 10-ports: 8 x 10/100/1000BASE-T RJ45 ports compliant to 90W Hi-PoE IEEE 802.3bt, 2 x 100/1000BASE SFP slots, 1 x relay, -10°C to 60°C (-14°F to 140°F) operating temperature, Terminal Block power connector
IDS-110HP-XT Industrial PoE Switch with 10-ports: 8 x 10/100/1000BASE-T RJ45 ports compliant to 90W Hi-PoE IEEE 802.3bt, 2 x 100/1000BASE SFP slots, 1 x relay, -40°C to 75°C (-40°F to 167°F) operating temperature, Terminal Block power connector
Accesorios relacionados
Imagen del accesorio
Descripción
Número de accesorio
Rack Mount Kit RM4U - 4U Rack mount for mounting DIN Rail products to a 19 inch rack.
TRIO-PS/1AC/48DC/5 DIN-Rail Power Supply: 48 VDC, 240 Watt with universal 85 to 264 VAC, 30 to 56V DC output range adjustable, -25 to 70°C extended operating temperature.
TRIO-PS/1AC/48DC/10 Power Supply - DIN-Rail 48 VDC , 480 Watt power supply with universal 85 to 264 VAC, 30 to 56V DC output range adjustable, -25 to 70°C extended operating temperature
UNO-PS/1AC/24DC/150W Power Supply - DIN-Rail 24 VDC , 150 Watt power supply with universal 85 to 264 VAC, -25 to 70°C extended operating temperature
