Switch Ethernet industrial IDS-710HP administrado

Switch Gigabit PoE (100 W) de 10 puertos

Switch Ethernet industrial IDS-710HP

Switch Ethernet industrial IDS-710HP

Switch Ethernet industrial IDS-710HP
  • 8 puertos Ethernet PoE 802.3bt 10/100/1000Mbps con 450 W de potencia disponible
  • 2 ranuras SFP que admiten fibra 1G/2.5G o 10/100/1000Base-T
  • Protocolos PROFINET y Modbus TCP compatibles para monitorización y administración de dispositivos
  • El protocolo de anillo MRP (IEC 62439-2) dispone de un tiempo de recuperación de <10 ms
  • STP/RSTP/MSTP para redundancia de red
  • Funciones avanzadas de seguridad y administración de TI: TACACS+, RADIUS, 802.1x, SSH, SNMPv3 y HTTPS
  • IEEE 1588 PTP V1 y V2 para precisión de microsegundos
  • Protocolos avanzados para optimizar el rendimiento y la inteligencia de la red: Snooping IGMP, LLDP-MED, GVRP, VLAN de voz, MSTP, GMRP y Snooping MLD IPv6
Obtener un Presupuesto
¿Preguntas del Producto?
  • Detalle de Producto
  • Funciones
  • Espec. Hardware
  • Diagramas
  • Documentación
  • Como Comprar

El IDS-710HP es un switch Ethernet administrado de 10 puertos que se puede utilizar en entornos industriales. Ofrece un rendimiento avanzado y permite el funcionamiento de la red determinista en tiempo real. Hay disponibles ocho puertos Ethernet 10/100/1000-Base-T para dispositivos de red Gigabit y Fast Ethernet. Las dos ranuras SFP son compatibles con 10/100/1000 en cobre o 1G/2.5G en fibra.

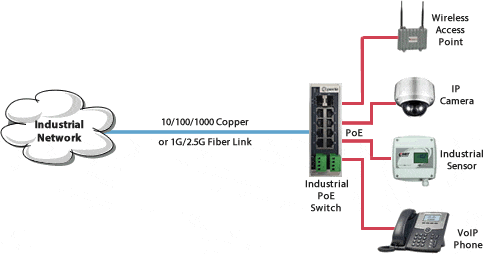

Además de transmitir datos de red, el IDS-710HP tiene un inyector de alimentación a través de Ethernet incorporado para suministrar hasta 100 W de alimentación a través de Ethernet (PoE tipo 3 y tipo 4) por puerto para un total de 450 W en los 8 puertos. Esto es ideal para alimentar dispositivos que cumplen los estándares 802.3af, 802.3at y 802.3bt, como cámaras de seguridad PTZ con calentadores, puntos de acceso inalámbrico 802.11ax/ac, alarmas, controladores de tráfico, sensores y dispositivos de seguimiento. Clasificado como equipo proveedor de alimentación eléctrica (PSE) de capa 2, el switch detectará si los dispositivos conectados son compatibles con PoE y suministrarán energía automáticamente. Con el uso de un switch PoE se reducen los costes de instalación y mantenimiento porque no es necesario instalar componentes de equipo, cables adicionales ni tomas. Esta flexibilidad permite una fácil adaptación al crecimiento y los cambios de la red.

Las ranuras SFP permiten configuraciones de red flexibles mediante el uso de transceptores SFP suministrados por Perle, Cisco u otros fabricantes de SFP que cumplen el acuerdo multifuente (MSA). Además, hacen que sea posible utilizar fibra de forma sencilla en entornos donde los altos niveles de interferencia electromagnética (EMI) son un fenómeno común, como en plantas industriales. Esta interferencia puede causar la corrupción de datos a través de conexiones Ethernet basadas en cobre. Sin embargo, los datos transmitidos a través de un cable de fibra óptica son completamente inmunes a este tipo de ruido, lo que garantiza una transmisión de datos óptima en toda la planta.

Los switches Ethernet de grado industrial de Perle están diseñados para soportar temperaturas extremas, descargas eléctricas, vibraciones y choques que se producen en las aplicaciones de automatización industrial, gubernamentales, militares, de petróleo y gas, mineras y exteriores. Estos resistentes switches sin ventilador se han reforzado para proporcionar una mejor fiabilidad en temperaturas de -10 a 60 °C. O bien seleccione el IDS-710HP-XT, en el que cada componente ha sido diseñado y probado para funcionar con temperaturas de entre -40 y 70 °C.

Gracias a la sencilla instalación Plug and Play disponible en la función de configuración rápida de Perle, sus dispositivos Ethernet se conectarán en red de inmediato. Los ingenieros cualificados de CCNA (Cisco Certified Network Associate) y CCNP (Cisco Certified Network Professional) apreciarán la conocida interfaz de línea de comandos (CLI) a través de Telnet en banda o el puerto de consola en serie fuera de banda.

Los switches IDS-710 administrados cuentan con características de nivel empresarial para entornos donde se requiere una amplia seguridad, QoS y funcionalidad de integración de red. Se pueden administrar con una dirección IPv6 y admiten un conjunto completo de funciones de administración que incluyen MRP (IEC62439-2), PROFINET, Modbus TCP, VLAN de administración, listas de acceso de administración, requisitos de seguridad de contraseña, RMON, duplicación de puertos N:1 y registro de alerta local.

Todos los switches Ethernet industriales de Perle utilizan únicamente componentes de alta gama de los principales fabricantes de chips para garantizar el mejor nivel de durabilidad y fiabilidad. Además, todas las unidades cuentan con una carcasa de aluminio resistente a la corrosión y doble entrada de alimentación redundante con polaridad inversa y protección contra sobrecargas.

Perle diseña hardware industrial desde 1976. Utilizamos dicha experiencia para diseñar los switches Ethernet más resistentes del mercado, que mantendrán su sistema funcionando los próximos años.

Premio ganado:

Govies 2023 Logo Industrial IoT 2023 Logo

Características del switch de carril DIN industrial IDS-710 administrado

Alimentación Power Over Ethernet (PSE)

Totalmente conforme con el estándar IEEE 802.3bt, aplicable a los PSE de tipo 3 y 4

Realiza la función de equipo proveedor de alimentación eléctrica (PSE) en 1 o 2 puertos UTP para dispositivos conformes con el IEEE 802.3bt.

Todos los modelos admiten dispositivos PD de tipo 1 (PoE), tipo 2 (PoE+), tipo 3 (Hi-PoE) y tipo 4 (Hi-PoE)

Administración avanzada de energía
  • Habilitar/Deshabilitar la alimentación PSE a través del puerto UTP
  • Detección de firma PD simple o doble
  • Protección contra sobrecargas
  • Detección de clasificación de alimentación PD (clase 0)

Restablecimiento de alimentación PD

Ideal para reiniciar equipos de forma remota, esta función configurable realiza un restablecimiento de alimentación momentáneo al dispositivo alimentado (PD) instalado. Esto se logra deshabilitando y luego volviendo a habilitar PoE en el puerto de cobre Ethernet deseado.

Compatibilidad con dispositivo alimentado

Tipo: 1, 2, 3 y 4 PD

Clase: 1, 2, 3, 4, 5, 6, 7, 8 PD

Admite conexiones PD de firma simple y dual

Implementación simple El descubrimiento sin toques mediante el protocolo de control dinámico de host (DHCP), la «configuración rápida» de Perle para la primera instalación, proporciona una implementación sencilla en entornos Ethernet
Seguridad 802.1X, seguridad de puerto, Secure Shell (SSHv2); SNMPv3 proporciona tráfico de administrador cifrado durante las sesiones de CLI y SNMP; las autenticaciones TACACS+ y RADIUS facilitan el control centralizado y restringen el acceso a usuarios no autorizados.
Resiliencia
  • Protocolos STP, RSTP y MSTP para una recuperación rápida.
  • MRP ( IEC 62439-2 )para una convergencia rápida en redes en anillo industriales. Evita un escenario de bucle de conmutación con un tiempo de recuperación de 10 ms o mejor.
  • Perle’s Protocolo P-Ring de Perle para configurar una red en anillo utilizando protocolos de árbol de expansión estándar.
  • Link Standby es una función de recuperación de conexiones para dos conexiones que proporciona una alternativa simple a los protocolos de árbol de expansión para la redundancia de conexiones
  • Copia de seguridad del reloj en tiempo real almacenado/li>
Capacidad de gestión
  • Administrador de dispositivos web, Telnet/SSH, acceso HTTPS, SNMP y PerleView NMS de Perle para una gestión centralizada
  • Gestión en banda a través de puerto serie RJ45 o USB
  • Utilizar una dirección IPv4 o IPv6
  • MicroSD flash extraíble para archivos de configuración, y copia de seguridad y restauración de firmware
Compatible con protocolo Ethernet industrial Administrar los switches Perle IDS-710 a través de sistemas PLC, NMS, HMI o SCADA utilizando PROFINET o Modbus TCP.
Diseño resistente para ambientes hostiles.
  • Funda resistente a la corrosión
  • Certificación de Seguridad de Controlador Programable
  • Modelos de temperatura industrial extendida
Funcionamiento fiable
  • Sin ventilador, sin piezas móviles
  • Entrada de alimentación doble. Conectarse a fuentes de alimentación independientes para obtener redundancia.
    • Protección de polaridad inversa
    • Protección de sobrecarga de corriente
  • Gestiona las condiciones de vibraciones y golpes que se encuentran en entornos industriales
Rendimiento de Ethernet en tiempo real
  • Conmutación de almacenamiento y reenvío de rápida velocidad de cable
  • Detección automática de velocidad y dúplex
  • Auto-mdi/mdix-crossover funciona con cables rectos y cruzados
Funciones de rendimiento
Detección automática de puerto

Detección automática de la velocidad del puerto y auto-negotiation de dúplex en todos los puertos de Switch para optimizar la banda ancha

MDI/MDIX automática

Capacidad de interfaz cruzada dependiente del medio (Auto-MDIX) en interfaces de 10/100 y 10/100/1000 mbps que permite a la interfaz detectar automáticamente el tipo de cable necesario (directo, cruzado o transpuesto) y configurar la conexión de forma apropiada

Control del flujo 802.3x

Control del flujo IEEE 802.3x en todos los puertos. (El Switch no inicia tramas de Pause)

Protocolo de adición de enlaces

Aumenta el ancho de banda del puerto mediante la adición de enlaces. Compatible con IEEE 802.3ad mediante protocolo de control de adición de enlaces (LACP). Hasta ocho (8) puertos en un solo canal de puerto

Adición de enlaces estática

Ofrece la capacidad de funcionamiento en una situación de adición de enlaces estática (manual) (en los casos en los que el Switch remoto del mismo nivel no sea compatible con LACP.

Control de tormentas

El control de tormentas previene la interrupción del tráfico en una LAN por una tormenta de transmisión, multidifusión o unidifusión en una de las interfaces físicas. Una tormenta de LAN se produce cuando los paquetes desbordan la LAN y crean un tráfico excesivo que deteriora el rendimiento de la red. El control de tormentas permite limitar el tráfico de transmisión, multidifusión y unidifusión.

Seguimiento del control de la banda ancha

El control de la banda ancha permite supervisar el flujo por puertos y producir una captura SNMP (seleccionable) para que el puerto permanezca en el estado “error-disabled” (error deshabilitado)

Dirección MAC estática

Esta función permite realizar una configuración manual de las direcciones MAC en cada puerto. Al retener las entradas MAC tras reiniciar del Switch, se previene el desbordamiento.

Bloqueo de puerto

El bloqueo de puerto permite bloquear el desbordamiento de tráfico desconocido de unidifusión y multidifusión de capa 2 en una interfaz

Snooping de IPV4 IGMP

El Protocolo de administración de grupos de Internet (IGMP, del inglés, Internet Group Management Protocol) limita el desbordamiento del tráfico de multidifusión mediante la configuración dinámica de las interfaces de Capa 2 para que el tráfico de multidifusión se reenvíe solo a las interfaces asociadas con dispositivos con IP de multidifusión.

Compatible con las funciones: IGMPv1, v2, v3, modo solicitante de snooping de IGMP, supresión del informe IGMP, notificación de cambios en la topología y robustez variable.

Snooping de IPV6 MLD

Con el snooping de MLD (del inglés Multicast Listener Discovery, en español, detección de escucha de transmisión) los datos de multidifusión IPv6 se reenvían de forma selectiva a una lista de puertos que quieran recibir los datos, en lugar de desbordar todos los puertos de una VLAN. La lista está compuesta por paquetes de control de snooping de multidifusión IPv6

GMRP

El protocolo de registro de multidifusión GARP (GMRP, del inglés, GARP Multicast Registration Protocol) ofrece una instalación de desbordamiento de multidifusión limitada, similar al snooping de IGMP.

El mecanismo de GMRP permite que los puentes y las estaciones terminales registren de forma dinámica información de pertenencia a grupos con los puentes MAC conectados al mismo segmento LAN para que esa información se difunda por todos los puentes de la LAN con puentes compatible con servicios de filtrado ampliados

Desconexión rápida de puerto

En algunos entornos de redes, es preferible mover una Ethernet de un puerto de Switch a otro para que el dispositivo comience a funcionar rápidamente. Si la función de desconexión rápida de puerto está activada, establece un tiempo de caducidad inmediato de las direcciones MAC adquiridas en el puerto cuando el estado del puerto cambia de vinculado a desvinculado.

Funciones de administración
Network Assist

Esta aplicación de escritorio basada en Windows ayuda a los atareados responsables de TI a configurar y supervisar el estado de los dispositivos Perle instalados.

Administrador del dispositivo web

El administrador del dispositivo web de Perle es una aplicación integrada basada en web que ofrece una interfaz de navegador fácil de utilizar para administrar el Switch. Funciona con secuencias http y https seguras. Al contrario que otros productos de la competencia, no necesita ni usa un subprograma Java.

Interfaz de línea de comandos (CLI)

Una conocida interfaz de línea de comandos basada en la sintaxis y en la estructura estandarizadas en el sector. Idónea para ingenieros CCNA y CCNP, esta interfaz está disponible mediante Telnet en banda o puerto de consola de serie fuera de banda.

Protocolos Ethernet Industriales

Administrar los Switches Perle IDS-500 a través de sistemas PLC, NMS, HMI o SCADA que usan PROFINET o Modbus TCP.

SNMP

Administre el Switch con una estación de administración SNMP compatible que gestione plataformas como el HP Openview o el PerleVIEW NMS de Perle. SNMP V1, V2C y V3

PerleVIEW

PerleVIEW es un sistema de administración de redes basado en SNMP de Perle que ofrece una visión de la red con una amplia gama de dispositivos de red de Perle.

IPv6

Administre con una dirección IPv4 o IPV6

Configuración automática del cliente DHCP

Automatiza la configuración de la información del Switch como, por ejemplo, la dirección IP, la pasarela predeterminada, el DNS o los nombres de los servidores TFTP. La ubicación del firmware y del archivo de configuración se proporciona en las opciones 54, 66, 67, 125 y 150

Relé DHCP

El relé DHCP se usa para reenviar solicitudes de los clientes DHCP cuando no se encuentren en la misma subred física. Como un agente de retransmisión DHCP, el Switch funciona como un dispositivo de Capa 3 que reenvía paquetes DHCP entre clientes y servidores.

Opción 82 de inserción de DHCP

La opción 82 de DHCP se utiliza comúnmente en implementaciones de área metropolitana y grandes empresas para proporcionar información adicional sobre la “conexión física”del cliente. En conformidad con RFC 3046, la opción 82 permite insertar información adicional definida con anterioridad en el paquete de solicitud DHCP (en los servidores DHCP compatibles con esta opción)

Servidor DHCP

En las redes en las que no haya un servidor DHCP central, el Switch puede desempeñar una función de servidor DHCP para la asignación de direcciones IP a los dispositivos conectados

Asignación de dirección basada en puerto del servidor DHCP

Cuando los Switches Ethernet se implementan en la red, ofrecen conectividad a los dispositivos directamente conectados. En algunos entornos, como las plantas de producción, si un dispositivo falla, el dispositivo de sustitución debe funcionar de inmediato en la red existente

Cuando está configurada, la función de asignación de dirección basada en puerto del servidor DHCP garantiza que se ofrezca siempre la misma dirección IP al mismo puerto conectado, incluso en los casos en los que el identificador o la dirección de hardware del cliente cambian en los mensajes DHCP recibidos en ese puerto

LLDP

En conformidad con IEEE 802.1AB, el protocolo de detección de nivel de vínculo (LLDP, del inglés, Link Layer Discovery Protocol) es un protocolo de detección cercana usado en dispositivos de red para difundir información sobre ellos mismos en otros dispositivos de la red. Este protocolo funciona en la capa de vínculo de datos, lo que permite que haya dos sistemas administrando distintos protocolos de capa de red para adquirir información entre ellos mismos (mediante TLV, es decir, tipo-longitud-valor)

LLDP-MED

La detección de extremo de medios de LLDP (LLDP-MED, del inglés, LLDP Media Endpoint Discovery) es una ampliación de LLDP que funciona entre dispositivos de extremo como teléfonos IP y dispositivos de red, como los Switches. Es compatible específicamente con aplicaciones de voz sobre IP (VoIP) y ofrece TLV adicionales para las capacidades de detección, política de red, Power over Ethernet, administración de inventario e información sobre ubicación

NTP

El Switch puede proporcionar la hora a los dispositivos clientes NTP/SNTP compatibles. Puede ejecutar el cliente SNTP y el servidor NTP simultáneamente en su sistema. Por tanto, puede obtener la hora desde una fuente externa y utilizar esa hora en los dispositivos conectados al Switch.

IEEE 1588 – PTP (protocolo de tiempo de precisión)
  • IEEE 1588 V1 y V2
  • Reloj Boundary V1
  • Reloj Boundary V2
  • Operación integral en dos pasos de sincronización de reloj transparente
  • Operación integral en un paso de sincronización de reloj transparente
  • Reloj transparente peer-to-peer
  • Reloj boundary integral
  • Reloj boundary peer-to-peer
  • Precisión de microsegundos
Descarga de archivo

El firmware puede transferirse mediante TFTP, SCP, HTTP, HTTPS o inserción de una tarjeta microSD. Los archivos basados en texto pueden crearse o editarse en editores de texto comunes.

Protocolo Secure Copy (SCP)

El protocolo SCP, basado en el protocolo Shell seguro (SHH), es un medio para transferir de forma segura archivos informáticos entre un host local y un host remoto o entre dos hosts remotos.

Funciones de disponibilidad y redundancia
Protocolo de árbol de expansión (STP)

El STP (IEEE 802.1D ahora incorporado en IEEE 802.1Q-2014) previene bucles entre puentes y la radiación de transmisión que emiten.

Otras funciones del protocolo son, por ejemplo, protección de BPDU, protección de raíz, protección de bucle y protección de TCN

Protocolo de árbol de expansión rápido (RSTP)

Interoperable con STP, el RSTP (IEEE 802.1w) aprovecha la ventaja del cableado de punto a punto y ofrece una convergencia rápida del árbol de expansión. Se puede producir una reconfiguración del árbol de expansión en menos de un segundo

Protocolo de árbol de expansión múltiple (MSTP)

Este protocolo, inicialmente definido en IEEE 802.1s y ahora incorporado en IEEE 802.1Q-2014, define una ampliación de RSTP para su uso en VLAN. El protocolo de árbol de expansión múltiple configura un árbol de expansión distinto para cada grupo VLAN y bloquea todas las rutas alternativas menos una dentro de cada árbol de expansión.

MRP

Protocolo de redundancia de medios (IEC 62439-2).

Protocolo de convergencia rápida diseñado para redes industriales. El tiempo de recuperación es de 10 milisegundos o menos si los anillos están compuestos por un máximo de 14 switches.

Previene la formación de bucles entre switches en una topología de anillos.

P-Ring

P-Ring ofrece un método fácil de usar para configurar una red en anillo que haga uso de protocolos de árbol de expansión.

Previene la formación de bucles entre switches en una topología de anillos.

Vínculo en espera

Función de recuperación de vínculo mediante un vínculo primario y de respaldo. Ofrece una alternativa sencilla frente a los protocolos de árbol de expansión con respecto a la redundancia de vínculos.

Funciones VLAN
Intervalo de VLAN

Hasta 256 VLAN en un intervalo de identificación de VLAN de 1 a 4000

GVRP

El protocolo de registro de VLAN (GVRP, del inglés, VLAN Registration Protocol) del protocolo de registro de atributos genéricos (GARP, del inglés, Generic Attribute Registration Protocol) es una aplicación definida en el estándar IEEE 802.1Q que permite el control de VLAN. Con GVRP, el Switch puede intercambiar la información de la configuración de la VLAN con otros Switches GVRP; reducir transmisión innecesaria y tráfico de unidifusión desconocido; y crear y administrar de forma dinámica VLAN en Switches conectados por puertos de enlace 802.1Q.

VLAN de voz

Las VLAN de voz permiten separar, priorizar y autenticar el tráfico de voz que se mueve por su red, así como evitar situaciones de tormentas de transmisión que afecten al funcionamiento de la VoIP (Voz sobre IP). Con un teléfono IP conectado a un puerto de acceso, una VLAN de voz de puerto de Switch permite el uso de una VLAN para el tráfico de voz y de otra VLAN para el tráfico de datos desde un dispositivo Ethernet conectado al teléfono

Interfaces VLAN

Los Switches de Perle ofrecen la capacidad de configurar la administración de las interfaces VLAN. Esto permite que los administradores de la red puedan acceder a la interfaz de administración del Switch desde otras redes VLAN

Funciones de seguridad
IEEE 802.1X
  • Ofrece un acceso seguro a los puertos del Switch desde un servidor RADIUS central. El Switch en funcionamiento actúa como un autenticador que interactúa con un suplicante que cumple el estándar 802.1X (PC o dispositivo industrial) mediante el protocolo EAPOL. La autenticación se concederá o se denegará mediante un servidor RADIUS externo.
  • VLAN asignada a RADIUS
    • IETF 64 (tipo túnel)
    • IETF 65 (tipo medio de túnel)
    • IETF 81 (ID de grupo privado de túnel)
  • Compatible con VLAN y VLAN restringidas
  • En los dispositivos que no sigan el estándar 802.1X, el Switch puede usar la dirección MAC para recibir autorización mediante el uso de MAB (omisión de autenticación MAC)
  • El Switch también puede configurarse como un suplicante 802.1X (Switch de borde) con un Switch en dirección ascendente compatible con 802.1x
Mensaje de inicio de sesión y MOTD (mensaje del día)

El administrador de red puede realizar una configuración para que aparezca un mensaje de inicio de sesión durante el inicio de sesión.

También se puede crear un mensaje del día para que se le aparezca a un usuario autenticado.

Comprobación de la seguridad de las contraseñas

Muchas organizaciones requieren una administración estricta del nivel de seguridad de sus contraseñas. Cuando se active, Perle amplia esta capacidad hasta las contraseñas locales almacenadas en Switch. De este modo, se obliga a que se usen contraseñas seguras.

Seguridad de puerto – Direcciones MAC seguras

La función de seguridad de puerto ofrece la capacidad de restringir la entrada a una interfaz mediante la limitación e identificación de las direcciones MAC de las estaciones a las que se les permite el acceso al puerto (de acceso o de enlace) y tomará medidas específicas cuando se produzca una infracción.

ACL de administración

Se puede configurar una restricción de acceso a las funciones de administración según la selección de protocolo o dirección IP. Esto hace que los administradores puedan permitir a solo unas estaciones de trabajo específicas que usen protocolos particulares el acceso a las funciones de administración del Switch

Autenticación de la administración del acceso de RADIUS

Compatibilidad AAA con los servidores RADIUS, que autentican, autorizan y contabilizan sesiones de administración

Autenticación de la administración del acceso de TACACS+

Compatibilidad AAA con los servidores TACACS+, que autentican, autorizan y contabilizan sesiones de administración

Capa de sockets seguros (SSL)

SSL en sesiones de navegación segura mediante HTTPS

Shell seguro (SHH)

SHH en sesión SHH segura para sesiones de transferencia de archivos CLI y SCP

SNMPV3

Compatible con la tercera versión de seguridad SNMP

Calidad del servicio (QoS) y características de la clase del servicio (CoS)
Clasificación

IP ToS/DSCP y IEEE 802.1p CoS

Omisión de congestión

Espera equitativa ponderada o espera estricta

Espera de salida y programación
  • Cuatro colas de clase de tráfico por puerto
  • Asignación de colas de salida
  • DSCP para asignar colas de salida
Funciones de seguimiento
Duplicación de puerto

Duplicación de puerto N:1 es un método de seguimiento del tráfico de red. Con la duplicación de puerto, el Switch envía una copia de uno o más puertos a un puerto de destino predeterminado. Se pueden seleccionar las tramas Transmitir, Recibir o ambas.

RMON

Las estadísticas RMON sobre estadísticas, el historial, alarmas y eventos sirven para realizar seguimientos de red y análisis de tráfico

Syslog

Instalación que registra mensajes de sistemas en un servidor SYSLOG externo

Registro de alerta

Instalación que registra mensajes de sistemas de forma local

Traceroute

Traceroute de Capa 2 para identificar la ruta que toma una trama desde el origen hasta su destino

Prueba de cables virtuales

Una prueba que permite detectar problemas potenciales en los cables de cobre, como polaridad de pares, permutación de pares o desviación de pares excesiva, así como aberturas, cortocircuitos o una impedancia incorrecta. Notificará a qué altura del cable se encuentra la abertura o el cortocircuito.

Diagnóstico y seguimiento SFP Interfaz disponible en la instalación de seguimiento óptico digital (Digital Optical Monitoring) de SFP para realizar seguimientos del funcionamiento o del estado del funcionamiento físico del SFP y el vínculo
Seguimiento de la fuente de alimentación

Muestra el estado de las fuentes de alimentación del Switch

Seguimiento de la temperatura interna

La temperatura ambiente interna del Switch puede obtenerse en las interfaces de administración

Procesamiento de alarma

El Switch puede realizar un seguimiento de las condiciones globales del Switch así como de puertos individuales. Estas alarmas pueden configurarse para que envíen mensajes a:

  • un archivo de registro interno
  • un servidor Syslog externo
  • un servidor de captura SNMP
  • Un dispositivo de alarma externo como una campana, una luz u otro dispositivo de señalización mediante el relé de alarma de contacto seco incorporado en el Switch

Alarmas de seguimiento del estado global

  • Alarma de fuente de alimentación dual

Alarmas de seguimiento del estado del puerto

  • Alarma de anomalías en los vínculos (es decir, pérdida de señal)
  • Alarma de puerto sin reenvío
  • Alarma de puerto no operativo (anomalía tras las pruebas de inicio)
  • Alarma de tasa de errores en bit de secuencia de comprobación de trama (FCS)
Relé de alarma

Cuando se activa, estimula el relé de alarma incorporado activando un circuito de alarma externo, como una campana, una luz u otros dispositivos de señalización, según el conjunto de condiciones de la alarma

Administración y estándares
Estándares IEEE

IEEE 802.3 para 10Base-T
IEEE 802.3u para 100Base-T(X) y 100Base-X
IEEE 802.3ab para 1000Base-T
EEE 802.3z para 1000BaseX
IEEE 802.3x para Flow Control
IEEE 802.1D-2004 para Spanning Tree Protocol
IEEE 802.1w para Rapid STP
EEE 802.1s para Multiple Spanning Tree Protocol
IEEE 802.1Q para VLAN Tagging
IEEE 802.1p para Class of Service
IEEE 802.1X para Authentication
IEEE 802.3ad para Port Trunk con LACP
IEEE 802.1AB LLDP
IEEE 1588v1 PTP Precision Time Protocol
IEEE 1588v2 PTP Precision Time Protocol

Hardware & Technical Specifications: IDS-710HP Industrial Managed DIN Rail Switch

PoE
450W total PoE power for the unit
Support for full 803.2bt (90W) on 5 Ethernet ports simultaneously
54 VDC nominal 52-57 VDC (PoE++ IEEE 803.2bt Type 4), 100W max per port
54 VDC nominal 50-57 VDC (PoE++ IEEE 803.2bt Type 3), 60W max per port
54 VDC nominal 50-57 VDC (Poe+ IEEE 802.3at Type 2), 30W max per port
48 VDC nominal 44-57 VDC (PoE 802.3af or IEEE 802.3at Type 1), 15.4W max per port
Power
Dual Power Input Both inputs draw power simultaneously. If one power source fails, the other live source can, acting as a backup, supply enough power to meet the operational needs of the switch.
Nominal with voltage software sensing 44-57VDC, common positive or common negative
54 VDC nominal 52-57 VDC (PoE++ IEEE 803.2bt Type 4), 9.5A Max.
54 VDC nominal 50-57 VDC (PoE++ IEEE 803.2bt Type 3), 9.5A Max.
54 VDC nominal 50-57 VDC (Poe+ IEEE 802.3at Type 2), 5A Max.
48 VDC nominal 44-57 VDC (PoE 802.3af or IEEE 802.3at Type 1), 3A Max.
Power & Alarm Connector 2 x 4-Pin Removable Terminal Blocks
Grounding screw on metal chassis
Maximum Current Consumption @57 vDC 9 amps
Maximum Power Consumption @57 vDC 480 watts
Overload Current Protection Fused overload current protection
Reverse polarity protection The positive and negative inputs can be reversed providing safe and simple power connectivity.
Access Ports
RJ45 8 shielded RJ45 ports for 10/100/1000Base-T up to 100 meters (328 ft)
Auto-negotiation
Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types
Ethernet isolation 1500 V
SFP Two empty slots
Fixed and Multi speed SFP support: 10/100/1000 on SFP Copper & 1G/2.5G on SFP Fiber
USB Serial Console port MicroUSB Type B female port for serial console management. Used as an alternative port for out of band management connections
Alarm Relay
  • NO (Normally Open) dry contact.
  • 1A @ 24V
Switch Properties
Microprocessor Frequency ARM Cortex A8 600MHZ
RAM & Flash 4GB DDR3 & 4GB eMMC
Standards

IEEE 802.3 for 10Base-T and 2500Base-T

IEEE 802.3ab for 1000Base-T

IEEE 802.3z for 1000BaseX and 2500BaseX

IEEE 802.3u for 100Base-TX and 100Base-FX

Energy Efficient Ethernet (EEE) as per 802.3az.

IEEE 802.3x for Flow Control

IEEE 1588 – 2008 (in software only)

802.1x

Processing Type Store and Forward
MAC Address Table Size 8K
VLAN ID range 1 to 4000
IGMP groups 1024
Packet Buffer Memory 1 Mbit
Jumbo Frame Size 10 KB
Indicators
System Indicates whether the switch O/S is operating normally
RJ45 Ethernet These integrated colored LEDs indicate link, activity and speed for each port.
Fiber Link Fiber link LED indicates Link and Data Activity
Alarm The alarm LED (Red) will be turned on under alarm conditions
Reset Once pushed all 4 LEDs are solid Red for 3 seconds
Environmental Specifications
MTBF 192,408 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30 °C
Operating Temperature Ranges IDS-710HP: -10° C to 60° C (14° F to 140° F).
IDS-710HP-XT: -40° C to 70° C  (-40 F to 158° F)
Storage Temperature Range -40 C to 85 C (-40 F to 185 F)
Operating Humidity Range 5% to 90% non-condensing
Storage Humidity Range 5% to 95% non-condensing
Maximum Heat Output 13.99 Btu/hr without PoE
39.95 Btu/hr with PoE
Operating Altitude Up to 3,048 meters (10,000 feet)
Chassis Metal with an IP20 ingress protection rating
Din Rail Mountable DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.
Removable to accommodate optional Panel/Wall mount kit
IDS-710HP Back

IDS-710HP Back

IDS-710HP Back
Product Weight and Dimensions
Weight 0.48kg (1.06lb)
Dimensions 130 x 130 x 45mm (5.1 x 5.1 x 1.8in)
Packaging
Shipping Weight 0.64kg (1.41lb)
Shipping Dimensions 25 x 17 x 7 cm ( 9.84 x 6.7 x 2.75 in)
Standards and Certifications
Safety

CE Mark

UL/IEC 61010-1 and UL/IEC 61010-2

UL/EN/IEC 62368-1
CAN/CSA C22.2 No. 62368-1

Emissions

FCC 47 Part 15 Class A, EN55032 (CISPR32) Class A

ICES-003

EN61000-6-4 (Emissions for industrial environments)

CISPR 32:2015/EN 55032:2015 (Class A)

CISPR 24:2010/EN 55024:2010

EN61000-3-2

EMC and Immunity

CISPR 24 / EN55024

CISPR 32 / EN55032

IEC/EN 61000-4-2 (ESD) : Contact discharge +/- 4kv, Air discharge +/- 8kv

IEC/EN 61000-4-3 (RS) : 80mhz to 16hz ; 20v/m, 1.5hkz to 2.0ghz ; 10 v/m, 2.0ghz to 2.7 ghz ; 5 v/m

IEC/EN 61000-4-4 (EFT) : DC power line +/- 2kv, data line +/- 1kv

IEC/EN 61000-4-5 (Surge) : DC power line, Line/Line +/- 1kv, Line/Earth +/- 2kv, data line /earth +/- 2kv

IEC/EN 61000-4-6 (CS) :150mhz-80mhz 10vrms

IEC/EN 61000-4-8 (Magnetic Field) :30 A/M

EN 61000-4-11

IEC/EN 61000-6-2 (General Immunity in Industrial Environments)

Environmental Reach, RoHS and WEEE Compliant

Other

ECCN: 5A992
HTSUS Number: 8517.62.0020
5 year Warranty
Contents Shipped
  • Industrial Ethernet Switch with DIN Rail attachment
  • Terminal block
  • Installation guide
Diagramas de aplicación de switches PoE administrados industriales IDS-710HP
IDS-710HP Industrial PoE Switch Diagram
IDS-710HP Ring Topology Diagram

Aplicación en cadena margarita

Los switches IDS-710HP pueden conectarse a los switches vecinos a través de los puertos de enlace ascendente. Cada IDS-710HP proporciona conectividad al enlace de fibra, y alimenta las cámaras IP y los puntos de acceso Wi-Fi en cada lugar a lo largo de la cadena margarita.

IDS-710HP Industrial PoE Switch Daisy Chain with Cameras Diagram

Segmentación de switch virtual

Resulta útil cuando hasta cinco dominios de redes aisladas comparten un solo lugar de distribución de la red. En el ejemplo que figura a continuación se describe una situación en la que una red de seguridad de vigilancia (azul) y una red Wi-Fi (marrón) comparten una única ubicación de distribución de centro. Utilizando los dos enlaces ascendentes, el switch IDS-710HP dirige tanto las cámaras como los puntos de acceso Wi-Fi, manteniendo el aislamiento entre las redes.

IDS-710HP Industrial PoE Switch Dual Device Mode Diagram
Arriba
  • Mapa del sitio
  • Términos y condiciones
  • Privacidad y Cookie
  • Configuración de cookies

Productos de Perle

specialix   Chase Research
© 1996 - Perle. Todos los derechos reservados.
¿Tiene alguna pregunta?

Podemos facilitarle más información sobre nuestros productos o acordar un presupuesto


icono de correo electrónicoEnvíe un correo electrónico
contáctenos-iconoEnvíe un correo electrónico icono de calloLlámenos
