Servidores de Terminales de rack IOLAN SDS

Servidores de Dispositivos Serie a Ethernet

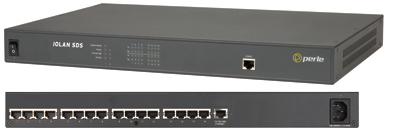

IServidores de Terminales IOLAN SDS16

Servidores de Terminales IOLAN SDS16

Servidores de Terminales IOLAN SDS16
  • 8 o 16 puertos serie interfaz RS232/422/485 seleccionable por software
  • 10/100/1000 Ethernet
  • Funciones de seguridad avanzada para encriptación de datos, autenticación de usuarios y gestión de eventos
Obtener una cotización
  • Detalle de Producto
  • Funciones
  • Espec. Hardware
  • Diagramas
  • Documentación
  • Como Comprar

Para aplicaciones de serie a Ethernet, IOLAN SDS es la serie de servidores de terminales, servidores de consolas y servidores de dispositivos más avanzada que se encuentra disponible.

Con el más alto rendimiento y un factor de forma 1U, un IOLAN SDS ofrece gran seguridad y flexibilidad y la tecnología IP de nueva generación (IPv6), lo que lo hace idóneo para aplicaciones que exijan comunicación, captura de datos o supervisión remota de dispositivos serie. Disponible en tamaños de 8 y 16 puertos, la serie IOLAN SDS es la respuesta perfecta para las necesidades que plantean sus aplicaciones serie.

Prestaciones y ventajas

  • TrueSerial® proporciona las conexiones serie más auténticas a través de Ethernet
  • Los puertos serie RS-232/422/485 (EIA-232/422/485) universales y seleccionables mediante software con interfaz RJ45 evitan la manipulación mecánica en su lugar de instalación
  • Procesador de 400 Mhz, 750 MIPS y 32 bits* con cifrado de hardware integrado para lograr el máximo rendimiento disponible en el mercado
  • Factor de forma de rack 1U con montaje flexible frontal o posterior
  • Indicadores de interfaces de red y serie para facilitar la solución de problemas
  • Utilidad de instalación Plug & Play que elimina los problemas de configuración de todos los IOLAN de su red IP
  • Cifrado de datos Secure AES(256/192/128), 3DES, Blowfish, CAST128, ARCFOUR o ARCTWO al atravesar la LAN mediante SSH y SSL
  • La autenticación avanzada de usuarios mediante RADIUS, TACACS+, LDAP, Kerberos, NIS y RSA impide el acceso no autorizado
  • Administración avanzada de eventos mediante memoria intermedia de puerto, Syslog y SNMP V3 y notificación de eventos por correo electrónico
  • Prestaciones de administración avanzadas a través del Administrador de dispositivos de Windows, HTTP, HTTPS/SSL/TLS, SSH y Telnet
  • El software TruePort proporciona puertos serie remotos verdaderos sobre una LAN Ethernet
  • Comparta un puerto serie con múltiples servidores TCP o UDP
  • Puerta de enlace ModBus
  • El cable de alimentación sobre serie elimina el coste que supone una instalación de alimentación independiente
  • Soporte IP de nueva generación (IPv6) para proteger su inversión y lograr la compatibilidad de red
  • Protocolos de direccionamiento PPP, SLIP/CSLIP, CIDR RIPV2, RIPV1
  • ESD de 15 Kv protege contra descargas electrostáticas y sobrecargas de corriente
  • Carcasa protectora de acero
  • Acceso de navegador sin código Java a puertos de consola serie remota a través de Telnet y SSH

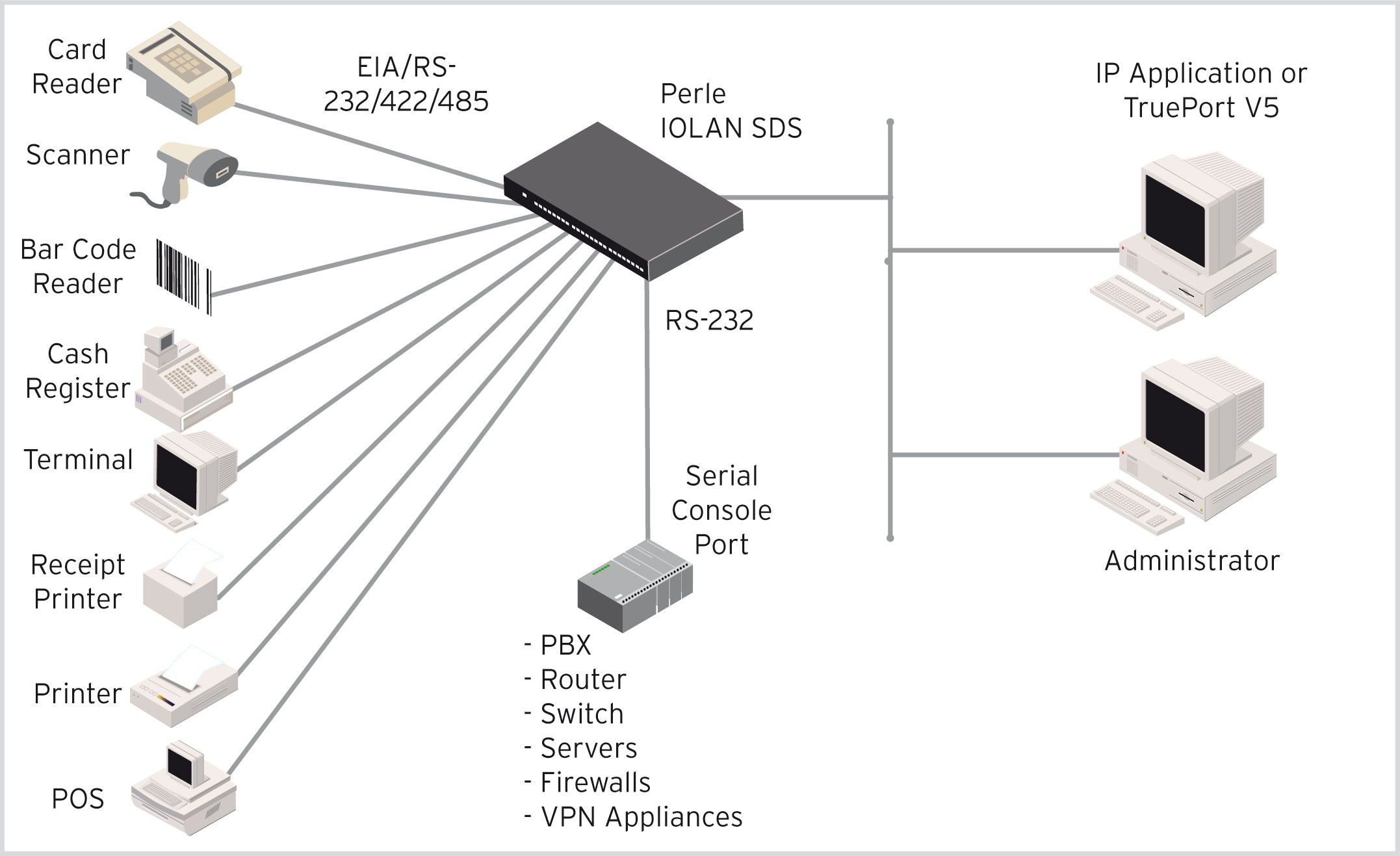

Diagrama del Servidor de Terminal IOLAN SDS

Diagrama del Servidor de Terminal IOLAN SDS

Diagrama del Servidor de Terminal IOLAN SDS

Conectividad serie segura

IOLAN SDS permite a los administradores acceder de forma segura a puertos de consola serie remotos situados en equipos tales como centralitas, servidores, routers, equipos de almacenamiento de red y dispositivos de seguridad a través de una red IP. La información sensible, como los datos del titular de una tarjeta de crédito, se protege mediante herramientas de cifrado estándar, como Secure Shell (SSH) y Secure Sockets Layer (SSL). El acceso de usuarios autorizados se garantiza mediante planes de autenticación, como RADIUS, TACACS+, LDAP, Kerberos, NIS y fichas SecurID de seguridad RSA.

Gracias al uso de tecnologías de cifrado, un IOLAN protege datos sensibles y confidenciales de un dispositivo serie, como un lector de tarjetas de crédito, antes de su envío a través de una Intranet corporativa o de la Internet pública. Se ofrece soporte completo para los principales sistemas de cifrado, como AES, 3DES, RC4, RC2 y CAST128, con el fin de lograr la compatibilidad con dispositivos de cifrado pares.

El estándar IPSec, reconocido como el método más seguro de comunicación con redes privadas virtuales a través de Internet, ofrece una sólida autenticación y cifrado de paquetes de IP en la capa de red del modelo OSI. Como estándar, resulta idóneo para lograr la interoperatividad multifabricante dentro de una red, ya que ofrece flexibilidad y capacidad para encontrar la solución adecuada a cada aplicación.

Plug-ins de IOLAN

Con la experiencia acumulada durante años por Perle en la conexión a Ethernet de miles de dispositivos diferentes, puede tener la garantía de que, al utilizar uno de sus servidores de consolas con prácticamente cualquier dispositivo que tenga un puerto COM, dicho dispositivo funcionará con la aplicación deseada exactamente de la misma forma que cuando se encontraba conectado directamente. En el caso improbable de que el servidor de consolas Perle no permita establecer esta conexión, Perle hará que funcione.

En la mayoría de los casos, la conexión de dispositivos con puertos COM serie a una red Ethernet mediante la tecnología de servidor de consolas es muy simple. La idea es que un servidor de consolas funciona de la misma forma que un puerto COM local, de manera que los dispositivos que se conecten en red funcionen del mismo modo que cuando estaban conectados directamente al servidor de aplicaciones.

No obstante, debido a la propia naturaleza de Ethernet, pueden surgir problemas si el dispositivo o la aplicación es especialmente sensible a la latencia, a las secuencias de temporización o a las agrupaciones entre caracteres. En estos casos, el servidor de consolas debe proporcionar una gestión de datos especial.

Otros fabricantes de servidores de consolas han intentado resolver este problema haciendo que usted, el cliente, reescriba partes de su aplicación, o escriba su propio código empleando kits de desarrollo de software (SDK). Sin embargo, en la mayoría de los casos, el cliente no dispone del tiempo, los recursos o los conocimientos para realizar este trabajo

Con su innovadora tecnología ACE™ (Adaptive Communication Engine), los servidores de consolas IOLAN de Perle utilizan & plug-ins de dispositivos & instalables por el cliente para lograr conectar dispositivos en red correctamente en los mismos casos en los que otras soluciones han fallado

Perle ofrece a sus clientes nuevos &plug-ins& de dispositivos a diario. Si está teniendo problemas para conectar a su red un dispositivo, póngase en contacto con Perle de inmediato. En el caso improbable de que las soluciones disponibles comercialmente no satisfagan sus necesidades específicas, lograremos satisfacerlas con un plug-in de dispositivo ya existente o crearemos uno específicamente para usted.

Solicite una consulta de ingeniería gratuita.

Características de los plug-ins de dispositivos

  • Perle mantiene una biblioteca cada vez más amplia de plug-ins de dispositivos, pero también podemos crear rápidamente un plug-in adaptado a sus necesidades (todo ello sin coste alguno)**
  • Los plug-ins de dispositivos instalables por el cliente son fáciles de descargar a un servidor de consolas IOLAN de Perle
  • Los plug-ins de dispositivos están diseñados para lograr una compatibilidad completa con su dispositivo concreto
  • Los plug-ins de dispositivos son totalmente compatibles con la versión de firmware para la que se suministran

Tecnología IP avanzada

La gama IOLAN es compatible con el protocolo IP de nueva generación (IPv6), con lo que protege la inversión de las empresas y organizaciones gracias al cumplimiento de este estándar en rápido crecimiento.

La demanda de IPv6, que es compatible con esquemas de direccionamiento IPv4, se ve impulsada por la necesidad de disponer de más direcciones IP. Ante la implementación y el despliegue de redes móviles avanzadas, se necesita un método resistente que permita gestionar el inmenso influjo de nuevos dispositivos con capacidad de dirección IP en Internet. De hecho, el Departamento de Defensa de EE.UU. exige que todos los equipos adquiridos sean compatibles con IPv6. Asimismo, los principales sistemas operativos, como Windows, Linux, Unix y Solaris, además de los routers, cuentan con soporte incorporado para IPv6.

Por consiguiente, es importante que los usuarios finales e integradores seleccionen equipos de conexión a red que incorporen el estándar IPv6. La línea IOLAN, con soporte para IPv6 ya integrado, es la mejor opción en tecnología serie a Ethernet.

Conexiones serie a Ethernet flexibles y fiables

Un IOLAN SDS es idóneo para conectar aplicaciones de puerto COM basadas en serie y aplicaciones basadas en dispositivos UDP o TCP a dispositivos remotos. El redireccionador TruePort de Perle ofrece conexiones de puerto COM o TTY fijas a aplicaciones basadas en serie, lo que permite la comunicación con dispositivos remotos conectados a los IOLAN de Perle bien en modo cifrado o bien en modo de texto claro. También puede crear un túnel de datos serie entre dispositivos a través de una red IP.

El software de administración de dispositivos de Perle proporciona un control centralizado de múltiples unidades, con lo que se consigue el máximo tiempo de actividad del equipo remoto.

Todos los modelos IOLAN SDS cuentan con protección adicional frente a descargas electrostáticas y sobrecargas de corriente mediante unos resistentes circuitos de protección contra ESD de 15 Kv, lo que permite a las empresas y organizaciones utilizar esta solución en campo con plena confianza.

Garantía de por vida

Todos los modelos de IOLAN SDS Rack Serial Device Server de Perle cuentan con el respaldo del mejor servicio y soporte del sector, incluida la garantía de por vida exclusiva de Perle. Desde 1976, Perle viene ofreciendo a sus clientes productos de conexión a red que proporcionan los máximos niveles de rendimiento, flexibilidad y calidad.

Características del software - Servidores de Dispositivos en rack IOLAN SDS

Serial Port Access
Connect directly using Telnet / SSH by port and IP address
Connect with EasyPort menu by Telnet / SSH
Use an internet browser to access with HTTP or secure HTTPS via EasyPort Web menu
Java-free browser access to remote serial console ports via Telnet and SSH
Ports can be assigned a specific IP address ( aliasing )
Multisession capability enables multiple users to access ports simultaneously *
Multihost access enables multiple hosts/servers to share serial ports
Accessibility
In-band ( Ethernet ) and out-of-band ( dial-up modem ) support
Dynamic DNS enables users to find a console server from anywhere on the Internet
Domain name control through DHCP option 81
IPV6 and IPV4 addressing support
Availability
Primary/Backup host functionality enables automatic connections to alternate host(s)
Security
SSH v1 and v2
PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0
SSL Server and SSL client mode capability
SSL Peer authentication
IPSec VPN : NAT Traversal, ESP authentication protocol
SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305
SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384
Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
X.509 Certificate verification: RSA, DSA
Certificate authority (CA) list
Local database
RADIUS Authentication, Authorization and Accounting
TACACS+ Authentication, Authorization and Accounting
LDAP, NIS, Kerberos Authentication
RSA SecureID-agent or via RADIUS Authentication
SNMP v3 Authentication and Encryption support
IP Address filtering
Disable unused daemons
Active Directory via LDAP
Terminal Server
Telnet
SSH v1 and v2
Rlogin
Auto session login
LPD, RCP printer
MOTD - Message of the day
Serial machine to Ethernet
Tunnel raw serial data across Ethernet - clear or encrypted
Raw serial data over TCP/IP
Raw serial data over UDP
Serial data control of packetized data
Share serial ports with multiple hosts/servers
Virtual modem simulates a modem connection - assign IP address by AT phone number
Virtual modem data can be sent over the Ethernet link with or without SSL encryption
TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO, HP UX, NCR UNIX and AIX. For a complete list of all the latest drivers click here
TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity
RFC 2217 standard for transport of serial data and RS232 control signals
Customizable or fixed serial baud rates
Plug-ins allow customer or Perle provided plug-ins for special applications
Software Development Kit ( SDK ) available
Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101
ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP
Data logging will store serial data received when no active TCP session and forward to network peer once session re-established - 32K bytes circular per port
Console Management
Sun / Oracle Solaris Break Safe
Local port buffer viewing - 256K bytes per port
External port buffering via NFS, encrypted NFS and Syslog
Event notification
Manage AC power of external equipment using Perle RPS power management products
Clustering - central console server enables access ports across multiple console servers
Windows Server 2003/2008 EMS - SAC support GUI access to text-based Special Administrative Console
Remote Access
Dial, direct serial PPP, PAP/CHAP, SLIP
  HTTP tunneling enables firewall-safe access to remote serial devices across the internet
Automatic DNS Update Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details
IPSEC VPN client/servers Microsoft L2TP/IPSEC VPN client ( native to Windows XP)
Microsoft IPSEC VPN Client ( native to Windows Vista )
Cisco routers with IPSEC VPN feature set
Perle IOLAN SDS/STS and SCS models
OA&M ( Operations, Administration and Management )
SNMP V3 - read and write, Perle MIB
Syslog
Perle Device Manager - Windows based utility for large scale deployments
Configurable default configuration
Installation Wizard
Set a Personalized Factory Default for your IOLANs
Protocols
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP

* Available on 2 and 4 port models

Hardware Specifications

  IOLAN SDS8 IOLAN SDS16
Processor MPC8349E, 400 Mhz, 750 MIPS
Memory
RAM MB 64 64
Flash MB 16 16
Interface Ports
Number of Serial Ports 8 16
Serial Port Interface Software selectable RS232 / RS485 / RS422 DTE on RJ45
Sun / Solaris Sun / Oracle ‘Solaris' Safe - no "break signal" sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds 50bps to 230Kbps with customizable baud rate support
Data Bits Configurable for 5,6,7 or 8-bit protocol support
Use TruePort to transparently pass 9-bit serial data
Parity Odd, Even, Mark, Space, None
Flow Control Hardware, Software, Both, None
Serial Port Protection 15Kv Electrostatic Discharge Protection (ESD)
Local Console Port RS232 on RJ45 with DB9 adapter (provided)
Network 10/100/1000-base TX Ethernet RJ45
Software selectable Ethernet speed 10/100/1000, Auto
Software selectable Half/Full/Auto duplex
Ethernet Isolation 1.5Kv Magnetic Isolation
Power
Power Supply USA models - IEC320-C13 to NEMA 5-15P line cord
UK models - IEC320-C13 to BS1363 line cord
EU models - IEC320-C13 to CEE 7/7 Schuko
South Africa Models - IEC320-C13 to BS546 line cord
Australia models - IEC320-C13 to AS3112 line cord
Nominal Input Voltage 110/230v AC
Input Voltage Range 100-240v AC
AC Input Frequency 47-63Hz
Current Consumption @ 100v (Amps) 0.12 0.13
Current Consumption @ 240v (Amps) 0.06 0.06
Typical Power Consumption (Watts) 12 13
Power Line Protection Fast transients: 1 KV (EN61000-4-4 Criteria B)
Surge: 2KV (EN61000-4-5 common mode),
1KV (EN61000-4-5 differential and common modes)
Indicators
LEDs Power
System Ready
Network Link activity
Serial: Transmit and Receive data per port
Environmental Specifications
Heat Output (BTU/HR) 42 45
MTBF(hours) 140,740 110,300
Calculation model based on MIL-HDBK-217-FN2 @ 30 °C
Operating Temperature 0C to 55C, 32F to 131F
Storage Temperature -40C to 85C, -40F to 185F
Humidity 5 to 95% (non condensing) for both storage and operation.
Case SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating IP30
Mounting 1U - 19" rack, front and rear mounting hardware included
Product Weight and Dimensions
Weight 3 kg 3.1 kg
Dimensions 1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in)
Packaging
Shipping Dimensions 59 x 36 x 9cm
Shipping Weight 3.98 kg 4.0 kg
Regulatory Approvals
Emissions FCC Part 15, Subpart B, Class A
CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A
ICES-003, Issue 4, February 2004 (Canada)
CISPR 32:2015/EN 55032:2015 (Class A)
EN61000-3-2 : 2010, Limits for Harmonic Current Emissions
EN61000-3-3 : 2010, Limits of Voltage Fluctuations and Flicker
Immunity CISPR 24:2010/EN 55024:2010
EN61000-4-2: Electrostatic Discharge
EN61000-4-3: RF Electromagnetic Field Modulated
EN61000-4-4: Fast Transients
EN61000-4-5: Surge
EN61000-4-6: RF Continuous Conducted
EN61000-4-8: Power-Frequency Magnetic Field
EN61000-4-11: Voltage Dips and Voltage Interruptions
Safety UL/EN/IEC 62368-1
CAN/CSA C22.2 No. 62368-1
IEC 60950-1(ed 2); am1, am2 and
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1,
First Edition April 1st 2003 (Recognized Component)
Other Reach, RoHS and WEEE Compliant
CCATS - G168387
ECCN - 5A992
HTSUS Number: 8517.62.0020
Perle Limited Lifetime Warranty

IOLAN RJ45 Serial Connector Pinout

RJ45 SocketRJ45 Socket

Pinout Direction EIA-232 EIA-422 EIA-485 Full Duplex EIA-485 Half Duplex
1 in DCD
2 out RTS TxD+ TxD+ TxD+/RxD+
3 in DSR
4 out TxD TxD- TxD- TxD-/RxD-
5 in RxD RxD+ RxD+
6   GND GND GND GND
7 in CTS RxD- RxD-
8 out DTR

Optional Perle adapters for use with straight thru CAT5 cabling

TCP

Dispositivos TCP RAW

Una conexión de dispositivo TCP RAW (sin procesar o en bruto) que puede iniciarse desde el dispositivo serie a Ethernet o desde el host/servidor remoto. Puede tratarse de una conexión de punto a punto o compartida, en la que un dispositivo serie es compartido por múltiples dispositivos. Las sesiones TCP pueden iniciarse desde la aplicación de servidor TCP o desde el adaptador serie a Ethernet IOLAN de Perle.

Diagrama TCP

UDP

Dispositivos UDP RAW

Cuando se utilizan con aplicaciones basadas en UDP, los IOLAN de Perle pueden convertir los datos de equipos serie para transportarlos a través de paquetes UDP, bien de punto a punto o bien de manera compartida por múltiples dispositivos.

Diagrama UDP

Acceso de Consola

Administración de consolas

Para acceder a puertos de consola remotos de routers, conmutadores, etc., los IOLAN de Perle proporcionan a los administradores un acceso seguro a estos puertos RS232 mediante Telnet inverso / SSH dentro de banda o módems de acceso telefónico fuera de banda. Hay disponibles modelos IOLAN de Perle con módem integrado.

diagrama de consola

COM/TTY

Conecte aplicaciones basadas en serie a un controlador de puerto COM/tty

Los puertos serie pueden conectarse a servidores de red o estaciones de trabajo que ejecuten el software TruePort de Perle, que actúa como puerto COM virtual. Las sesiones pueden iniciarse desde el IOLAN de Perle o desde TruePort.

Diagrama com tty

Creación de Túneles

Creación de túneles serie entre dos dispositivos serie

La creación de túneles serie le permite establecer un enlace a través de Ethernet hasta un puerto serie situado en otro IOLAN. Ambos puertos serie de IOLAN deben estar configurados para creación de túnel serie (típicamente, uno de los puertos serie se configura como servidor de túnel y el otro, como cliente de túnel).

Diagrama de tunelizacion

Módem virtual

Módem virtual

Permite al IOLAN de Perle simular una conexión de módem. Cuando está conectado al IOLAN e inicia una conexión de módem, el IOLAN establece una conexión TCP con otro IOLAN configurado con un puerto serie de módem virtual o con un host que ejecute una aplicación TCP.

Diagrama de Módem

Arriba
  • Mapa del sitio
  • Términos y condiciones
  • Privacidad y Cookie
  • Configuración de cookies

Productos de Perle

specialix   Chase Research
© 1996 - Perle. Todos los derechos reservados.
¿Tiene alguna pregunta?

Podemos facilitarle más información sobre nuestros productos o acordar un presupuesto


icono de correo electrónicoEnvíe un correo electrónico
contáctenos-iconoEnvíe un correo electrónico icono de calloLlámenos
