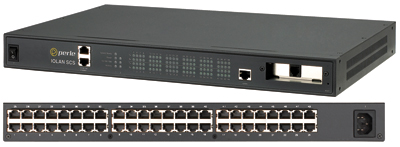

Servidor de Consolas IOLAN SCS
Gestión de Infraestructura de TI dentro y fuera de banda
- Disponible en 8, 16, 32 y 48 puertos RS-232
- Soporte Ethernet dual 10/100/1000 con Tecnología de Ruta Redundante
- Seguridad y encriptación avanzados AAA para cumplir con todas las políticas de seguridad en centros de datos
Los servidores de consolas IOLAN SCS con Ethernet dual incorporado y tecnología de ruta redundante ofrecen acceso garantizado a puerto de consola serie, lo que constituye la solución más fiable para administración de centros de datos y equipos de sucursales remotas... y todo ello con la mejor relación precio/rendimiento.
Razones por las que los modelos IOLAN SCS son la opción preferida:
- Procesador de 400 Mhz, 750 MIPS y 32 bits con procesador de cifrado de hardware integrado para lograr el máximo rendimiento disponible en el mercado
- Clusters – ofrece una vista única de todos los puertos de consola de falta de ancho de banda. Idóneo para grandes centros de datos
- Soporte IP de nueva generación (IPv6) para proteger su inversión y lograr la compatibilidad de red
- Funcionalidad de host principal/de respaldo que permite conexiones automáticas con hosts alternativos en el caso de que la conexión TCP principal esté fuera de servicio
- EasyPort Web – Acceso a los puertos de consola serie de su equipo mediante su navegador de Internet con capacidad Java
- DNS dinámico – acceso sencillo a la administración de consolas desde cualquier lugar a través de Internet
- Acceso de navegador sin código Java a puertos de consola serie remota a través de Telnet y SSH
- Garantía de por vida – la mejor protección de su inversión disponible en el mercado

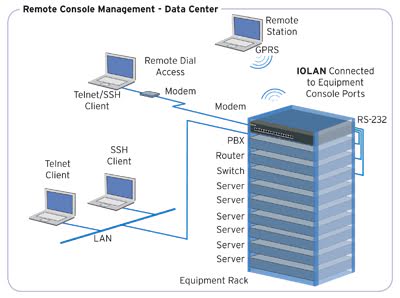

Administración de consolas serie segura
Los servidores de consolas IOLAN SCS permiten a los administradores acceder de forma segura a puertos de consola serie remotos situados en equipos tales como centralitas, servidores, routers, equipos de almacenamiento de red y dispositivos de seguridad a través de una red IP. La información de administración de datos se protege mediante herramientas de cifrado estándar, como Secure Shell (SSH) y Secure Sockets Layer (SSL). El acceso de usuarios autorizados se garantiza mediante planes de autenticación, como RADIUS, TACACS+, LDAP, Kerberos, NIS y fichas SecurID de seguridad RSA.
Gracias al uso de tecnologías de cifrado, un IOLAN puede proteger datos sensibles y confidenciales de un dispositivo serie, como un lector de tarjetas de crédito, antes de su envío a través de una Intranet corporativa o de la Internet pública. Se ofrece soporte completo para los principales sistemas de cifrado, como AES, 3DES, RC4, RC2 y CAST128, con el fin de lograr la compatibilidad con dispositivos de cifrado pares.
El estándar IPSec, reconocido como el método más seguro de comunicación con redes privadas virtuales a través de Internet, ofrece una sólida autenticación y cifrado de paquetes de IP en la capa de red del modelo OSI. Como estándar, resulta idóneo para lograr la interoperatividad multifabricante dentro de una red, ya que ofrece flexibilidad y capacidad para encontrar la solución adecuada a cada aplicación.
Acceso de alta disponibilidad
IOLAN SCS cuenta con prestaciones incorporadas de tolerancia a fallos para garantizar un acceso seguro y fiable que permita gestionar equipos que desarrollen tareas importantes. Las interfaces Ethernet duales del IOLAN SCS ofrecen rutas de red redundantes, mientras que los modelos con fuente de alimentación de CA dual garantizan que la administración de consolas esté disponible aun en el caso de que falle la fuente de alimentación de CA principal.
La protección frente a descargas electrostáticas y sobrecargas de corriente se consigue mediante unos resistentes circuitos de protección contra ESD de 15 Kv en cada puerto serie.
Tecnología IP avanzada
La gama IOLAN es compatible con el protocolo IP de nueva generación (IPv6), con lo que protege la inversión de las empresas y organizaciones gracias al cumplimiento de este estándar en rápido crecimiento.
La demanda de IPv6, que es compatible con esquemas de direccionamiento IPv4, se ve impulsada por la necesidad de disponer de más direcciones IP. Ante la implementación y el despliegue de redes móviles avanzadas, se necesita un método resistente que permita gestionar el inmenso influjo de nuevos dispositivos con capacidad de dirección IP en Internet. De hecho, el Departamento de Defensa de EE.UU. exige que todos los equipos adquiridos sean compatibles con IPv6. Asimismo, los principales sistemas operativos, como Windows, Linux, Unix y Solaris, además de los routers, cuentan con soporte incorporado para IPv6.
Por consiguiente, es importante que los usuarios finales e integradores seleccionen equipos de conexión a red que incorporen el estándar IPv6. La línea IOLAN, con soporte para IPv6 ya integrado, es la mejor opción en tecnología serie a Ethernet.
Garantía de por vida
Todos los modelos de IOLAN SCS de Perle cuentan con el respaldo del mejor servicio y soporte del sector, incluida la garantía de por vida exclusiva de Perle. Desde 1976, Perle viene ofreciendo a sus clientes productos de conexión a red que proporcionan los máximos niveles de rendimiento flexibilidad y calidad.
Características del Software - Servidores de Consola IOLAN SCS
Serial Port Access
- Connect directly using Telnet / SSH by port and IP address
- Connect with EasyPort menu by Telnet / SSH
- Use an internet browser to access with HTTP or secure HTTPS via EasyPort Web menu
- Java-free browser access to remote serial console ports via Telnet and SSH
- Ports can be assigned a specific IP address ( aliasing )
- Multisession capability enables multiple users to access ports simultaneously
- Multihost access enables multiple hosts/servers to share serial ports
Accessibility
- In-band ( ethernet ) and out-of-band ( dial-up modem ) support
- Dynamic DNS enables users to find a console server from anywhere on the Internet
- Domain name control through DHCP option 81
- IPV6 and IPV4 addressing support
Availability
Primary/Backup host functionality enables automatic connections to alternate host(s)
Security
- SSH v1 and v2
- PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0
- SSL Server and SSL client mode capability
- SSL Peer authentication
- IPSec VPN : NAT Traversal, ESP authentication protocol
- SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305
- SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384
- Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
- Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
- Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
- X.509 Certificate verification: RSA, DSA
- Certificate authority (CA) list
- Local database
- RADIUS Authentication, Authorization and Accounting
- TACACS+ Authentication, Authorization and Accounting
- LDAP, NIS, Kerberos Authentication
- RSA SecureID-agent or via RADIUS Authentication
- SNMP v3 Authentication and Encryption support
- IP Address filtering
- Disable unused daemons
- Active Directory via LDAP
Terminal Server
- Telnet
- SSH v1 and v2
- Rlogin
- Auto session login
- LPD, RCP printer
- MOTD - Message of the day
Serial machine to Ethernet
- Tunnel raw serial data across Ethernet - clear or encrypted
- Raw serial data over TCP/IP
- Raw serial data over UDP
- Serial data control of packetized data
- Share serial ports with multiple hosts/servers
- Virtual modem simulates a modem connection - assign IP address by AT phone number
- Virtual modem data can be sent over the Ethernet link with or without SSL encryption
- TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO HP UX, NCR UNIX and AIX. Perle supports the most comprehensive driver set in the industry. For a complete list of all the latest drivers click here
- TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity
- RFC 2217 standard for transport of serial data and RS232 control signals
- Customizable or fixed serial baud rates
- Plug-ins allow customer or Perle provided plug-ins for special applications
- Software Development Kit (SDK) available
- Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101
- ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP
- Data logging will store serial data received when no active TCP session and forward to network peer once session re-established - 32K bytes circular per port
Console Management
- Sun / Oracle Solaris Break Safe
- Local port buffer viewing - 256K bytes per port
- External port buffering via NFS, encrypted NFS and Syslog
- Event notification
- Clustering - central console server enables access ports across multiple console servers
- Windows Server 2003/2008 EMS - SAC support GUI access to text-based Special Administrative Console
Remote Access
Dial, direct serial
PPP, PAP/CHAP, SLIP
HTTP tunneling enables firewall-safe access to remote serial devices across the internet
Automatic DNS Update
Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details
- Microsoft L2TP/IPSEC VPN client ( native to Windows XP)
- Microsoft IPSEC VPN Client ( native to Windows Vista )
- Cisco routers with IPSEC VPN feature set
- Perle IOLAN SDS/STS and SCS models
OA&M ( Operations, Administration and Management )
- SNMP V3 - read and write, Perle MIB
- Syslog
- Perle Device Manager - Windows based utility for large scale deployments
- Configurable default configuration
- Installation Wizard
- Set a Personalized Factory Default for your IOLANs
Protocols
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP
Hardware Specifications - IOLAN SCSC Console Server AC Power Models
CPU
Processor
MPC8349E, 400 Mhz, 750 MIPS
Memory
RAM
SCS8C
64
SCS8C DAC
64
SCS16C & SCS16C-DSFP
64
SCS16C DAC & SCS16C-DSFP DAC
64
SCS32C
128
SCS32C DAC
128
SCS48C
128
SCS48C DAC
128
Flash
SCS8C
16
SCS8C DAC
16
SCS16C & SCS16C-DSFP
16
SCS16C DAC & SCS16C-DSFP DAC
16
SCS32C
16
SCS32C DAC
16
SCS48C
16
SCS48C DAC
16
Interface Ports
Number of Serial Ports
SCS8C
8
SCS8C DAC
8
SCS16C & SCS16C-DSFP
16
SCS16C DAC & SCS16C-DSFP DAC
16
SCS32C
32
SCS32C DAC
32
SCS48C
48
SCS48C DAC
48
Serial Port Interface
RS232 DTE on RJ45
Sun / Solaris
Sun / Oracle ‘Solaris' Safe - no break signal
sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds
50bps to 230Kbps with customizable baud rate support
Data Bits
Configurable for 5,6,7 or 8-bit protocol support
Use TruePort to transparently pass 9-bit serial data
Parity
Odd, Even, Mark, Space, None
Flow Control
Hardware, Software, Both, None
Serial Port Protection
15Kv Electrostatic Discharge Protection (ESD)
Local Console Ports
RS232 on RJ45 with DB9 adapter (provided)
Network
SCS8C
Dual 10/100/1000 Ethernet RJ45
SCS8C DAC
Dual 10/100/1000 Ethernet RJ45
SCS16C & SCS16C-DSFP
Dual SFP Slots for Copper or Fiber Network Connection
SCS16C DAC & SCS16C-DSFP DAC
Dual SFP Slots for Copper or Fiber Network Connection
SCS32C
Dual 10/100/1000 Ethernet RJ45
SCS32C DAC
Dual 10/100/1000 Ethernet RJ45
SCS48C
Dual 10/100/1000 Ethernet RJ45
SCS48C DAC
Dual 10/100/1000 Ethernet RJ45
Software selectable Ethernet speed 10/100/1000, Auto
Software selectable Half/Full/Auto duplex
Ethernet Isolation
1.5Kv Magnetic Isolation
Fiber Support
Dual SFP slots are available on the SCS16C-DSFP model. For all other models, Perle supports 3rd party Gigabit Fiber Cards via the standard PCI Interface Slot.
Power
Redundant Power
SCS8C
SCS8C DAC
Dual power supply
SCS16C & SCS16C-DSFP
SCS16C DAC & SCS16C-DSFP DAC
Dual power supply
SCS32C
SCS32C DAC
Dual power supply
SCS48C
SCS48C DAC
Dual power supply
Power Supply
- USA models - IEC320-C13 to NEMA 5-15P line cord
- UK models - IEC320-C13 to BS1363 line cord
- EU models - IEC320-C13 to CEE 7/7 Schuko
- South Africa Models - IEC320-C13 to BS546 line cord
- Australia models - IEC320-C13 to AS3112 line cord
Nominal Input Voltage
110/230v AC
Input Voltage Range
100-240v AC
AC Input Frequency
47-63Hz
Current Consumption @ 100v (Amps)
SCS8C
0.17
SCS8C DAC
0.20
SCS16C & SCS16C-DSFP
0.18
SCS16C DAC & SCS16C-DSFP DAC
0.21
SCS32C
0.19
SCS32C DAC
0.22
SCS48C
0.20
SCS48C DAC
0.23
Current Consumption @ 240v (Amps)
SCS8C
0.07
SCS8C DAC
0.08
SCS16C & SCS16C-DSFP
0.08
SCS16C DAC & SCS16C-DSFP DAC
0.09
SCS32C
0.08
SCS32C DAC
0.09
SCS48C
0.08
SCS48C DAC
0.09
Typical Power Consumption (Watts)
SCS8C
17
SCS8C DAC
19.5
SCS16C & SCS16C-DSFP
18
SCS16C DAC & SCS16C-DSFP DAC
20.5
SCS32C
19
SCS32C DAC
21.5
SCS48C
20
SCS48C DAC
22.5
Power Line Protection
Fast transients: 1 KV (EN61000-4-4 Criteria B)
Surge: 2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes)
Indicators
LEDs
- Power
- System Ready
- Network Link activity
- Serial: Transmit and Receive data per port
Environmental Specifications
Heat Output (BTU/HR)
SCS8C
58
SCS8C DAC
67
SCS16C & SCS16C-DSFP
62
SCS16C DAC & SCS16C-DSFP DAC
70
SCS32C
65
SCS32C DAC
74
SCS48C
69
SCS48C DAC
77
MTBF (Hours)
SCS8C
130539 Hours
SCS8C DAC
99587 Hours
SCS16C & SCS16C-DSFP
122926 Hours
SCS16C DAC & SCS16C-DSFP DAC
95094 Hours
SCS32C
111053 Hours
SCS32C DAC
87829 Hours
SCS48C
115980 Hours
SCS48C DAC
90884 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Operating Temperature
0°C to 55°C, 32°F to 131°F
Storage Temperature
-40°C to 85°C, -40°F to 185°F
Humidity
5 to 95% (non condensing) for both storage and operation.
Case
SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating
IP30
Mounting
1U - 19' rack, front and rear mounting hardware included
Product Dimensions
Weight
SCS8C
3.0 kg
SCS8C DAC
3.2 kg
SCS16C & SCS16C-DSFP
3.1 kg
SCS16C DAC & SCS16C-DSFP DAC
3.4 kg
SCS32C
3.2 kg
SCS32C DAC
3.5 kg
SCS48C
3.5 kg
SCS48C DAC
3.6 kg
Dimensions
1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in)
Packaging
Shipping Dimensions
59 x 36 x 9cm
Shipping Weight
SCS8C
4.0 kg
SCS8C DAC
4.2 kg
SCS16C & SCS16C-DSFP
4.2 kg
SCS16C DAC & SCS16C-DSFP DAC
4.4 kg
SCS32C
4.4 kg
SCS32C DAC
4.8 kg
SCS48C
4.5 kg
SCS48C DAC
4.9 kg
Regulatory Approvals
Emissions
- FCC Part 15, Subpart B, Class A
- CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A
- ICES-003, Issue 4, February 2004 (Canada)
- CISPR 32:2015/EN 55032:2015 (Class A)
- EN55011 (CISPR11)
- EN61000-3-2 : 2010, Limits for Harmonic Current Emissions
- EN61000-3-3 : 2010, Limits of Voltage Fluctuations and Flicker
Immunity
- CISPR 35/EN 55035
- EN61000-4-2: Electrostatic Discharge
- EN61000-4-3: RF Electromagnetic Field Modulated
- EN61000-4-4: Fast Transients
- EN61000-4-5: Surge
- EN61000-4-6: RF Continuous Conducted
- EN61000-4-8: Power-Frequency Magnetic Field
- EN61000-4-11: Voltage Dips and Voltage Interruptions
Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- IEC 60950-1(ed 2); am1, am2 and
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1,
- First Edition April 1st 2003 (Recognized Component)
Other
- Reach, RoHS and WEEE Compliant
Directive 2011/65/EU restriction of the use of certain hazardous substances in electrical and electronic equipment and meets the following standard:: EN 50581:2012
- CCATS - G168387
- ECCN - 5A992
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime Warranty
IOLAN SCSC RJ45 Serial Connector Pinout
Pinout
1
2
3
4
5
6
7
8
Direction
out
out
out
N/A
N/A
in
in
in
EIA-232
RTS
DTR
TxD
GND
GND
RxD
DSR/DCD
CTS
Application Diagrams
TCP
Dispositivos TCP RAW
Una conexión de dispositivo TCP RAW (sin procesar o en bruto) que puede iniciarse desde el dispositivo serie a Ethernet o desde el host/servidor remoto. Puede tratarse de una conexión de punto a punto o compartida, en la que un dispositivo serie es compartido por múltiples dispositivos. Las sesiones TCP pueden iniciarse desde la aplicación de servidor TCP o desde el adaptador serie a Ethernet IOLAN de Perle.
UDP
Dispositivos UDP RAW
Cuando se utilizan con aplicaciones basadas en UDP, los IOLAN de Perle pueden convertir los datos de equipos serie para transportarlos a través de paquetes UDP, bien de punto a punto o bien de manera compartida por múltiples dispositivos.
Acceso de Consola
Administración de consolas
Para acceder a puertos de consola remotos de routers, conmutadores, etc., los IOLAN de Perle proporcionan a los administradores un acceso seguro a estos puertos RS232 mediante Telnet inverso / SSH dentro de banda o módems de acceso telefónico fuera de banda. Hay disponibles modelos IOLAN de Perle con módem integrado.
COM/TTY
Conecte aplicaciones basadas en serie a un controlador de puerto COM/tty
Los puertos serie pueden conectarse a servidores de red o estaciones de trabajo que ejecuten el software TruePort de Perle, que actúa como puerto COM virtual. Las sesiones pueden iniciarse desde el IOLAN de Perle o desde TruePort.
Creación de Túneles
Creación de túneles serie entre dos dispositivos serie
La creación de túneles serie le permite establecer un enlace a través de Ethernet hasta un puerto serie situado en otro IOLAN. Ambos puertos serie de IOLAN deben estar configurados para creación de túnel serie (típicamente, uno de los puertos serie se configura como servidor de túnel y el otro, como cliente de túnel).
Módem virtual
Módem virtual
Permite al IOLAN de Perle simular una conexión de módem. Cuando está conectado al IOLAN e inicia una conexión de módem, el IOLAN establece una conexión TCP con otro IOLAN configurado con un puerto serie de módem virtual o con un host que ejecute una aplicación TCP.
Haga clic en un número de pieza para obtener información sobre pedidos
Imagen del producto
Descripción
Cable de alimentación y número de producto
IOLAN SCS48C - 48 x RJ45 serial ports, single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS48C DAC - 48 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS32C - 32 x RJ45 serial ports, Single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS32C DAC - 32 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS16C - 16 x RJ45 serial ports, Single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS16C-DSFP Secure Console Server,16 x RJ45 connectors with Sun/Cisco pinout, RS232 interface, Dual SFP , PCI slot for V.92 modem card, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD.
IOLAN SCS16C DAC - 16 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS16C-DSFP DAC Secure Console Server: 16 x RJ45 connectors with Sun/Cisco pinout, Dual AC power, RS232 interface, Dual SFP , PCI slot for V.92 modem card, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD
IOLAN SCS8C - 8 x RJ45 serial ports, Single AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
IOLAN SCS8C DAC - 8 x RJ45 serial ports, Dual AC power, RS232 interface, Dual 10/100/1000 Ethernet, PCI slot for modem or wireless card, advanced feature set
Accesorios relacionados
