Servidor de Consolas Seguro IOLAN SCG L

Gestión de Infraestructura Informática Dentro y Fuera de Banda con LTE

18, 34 o 50 Puertos de Administracion de Consola
El diseño modular es compatible con las interfaces RS232/RS422/RS485 RJ45 y USB 3.0
Integrated LTE for out of band access
Doble Conexión a la Red con puertos Cobre RJ45 y SFP de fibra
ZTP y El software de administración central PerleVIEW simplifica la configuración, la administración, el seguimiento y la solución de problemas
Alojamiento en la nube -- Implemente y administre su red desde la nub
Motor de enrutamiento avanzado con seguridad AAA y encriptación SSH/SSL para cumplir con todas las políticas de cumplimiento de los centros de datos
Alimentación AC doble o 48vDC doble para tiempo de actividad con tolerancia a fallos

Los servidores de consola SCG L de Perle brindan a los administradores de centros de datos la solución definitiva para la administración de consola remota segura y redundante de cualquier dispositivo con un puerto de consola RJ45 o USB. Y, la nueva tarjeta IOLAN G16 RS-Multi, con 16 interfaces RJ45 RS232/422/485 seleccionables por software, permite a las organizaciones conectar una variedad de dispositivos basados en serie a Ethernet. El soporte LTE proporcionan múltiples métodos de acceso alternativos para administrar, mantener y solucionar problemas de dispositivos de red críticos, así como transmitir datos desde equipos de misión crítica a través de redes LTE y LAN inalámbricas. Con una plataforma de hardware modular expandible, firewall integrado, autenticación de dos factores, failover avanzado a múltiples redes y Zero Touch Provisioning (ZTP), sus profesionales de TI y el personal del centro de operaciones de red (NOC) tendrán todo lo que necesitan para realizar operaciones remotas seguras fácilmente gestión del centro de datos y gestión fuera de banda de los activos de TI desde cualquier parte del mundo. Esta solución de rack de 1U rentable también mantiene la integridad del protocolo a través de Ethernet y agrega capacidades de enrutamiento IPv4 / IPv6 completas con soporte para protocolos RIP, OSPF y BGP.

Programar una demostración con un ingeniero técnico de Perle

¡Reserve una Demo!

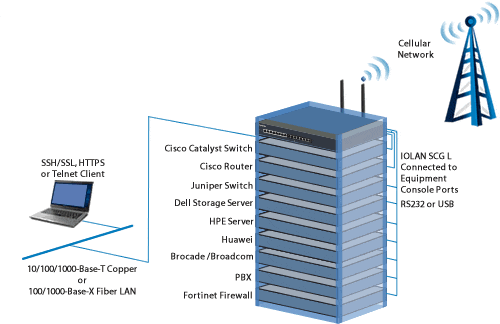

Gestión de Consola para todos los activos Informáticos con Plataforma de Hardware Ampliable y Modular

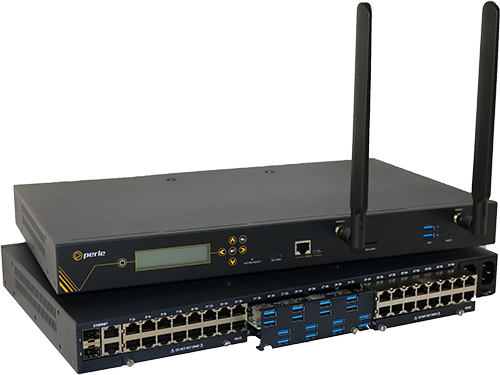

El Servidor de Consolas IOLAN SCG L modular proporciona hasta 50 puertos de gestión de consola compatibles con las interfaces USB, RS232, RS422 y RS485. El diseño modular del IOLAN SCG permite al usuario cambiar, actualizar y ampliar a cualquier combinación de tarjetas de módulo de interfaz de 16 puertos para admitir todos tipos de puertos de admin. en una solución de gestión de consola.

Opciones de interfaz de IOLAN SCG

Perle IOLAN SCG es la única solución del sector compatible con hasta 50 puertos USB 3.0 de alta densidad que sean compatibles con todas las soluciones USB de los fabricantes como routers, switches, cortafuegos y servidores Cisco (Solaris, Windows, Unix and Linux), PBX y equipos de almacenamiento de red y aparatos de seguridad.

El software de los puertos RS232 RJ45 es configurable para utilizar cables directos, cruzados o enrollados para conectar a su equipo Cisco. Adicionalmente, se puede configurar un código DCD para dispositivos terceros que requieran esta señal extra. Las interfaces RS232/422/485 seleccionables por software de IOLAN SCG simplifican la configuración y eliminan la manipulación mecánica asociada con los switches DIP. Esto significa que el Perle IOLAN SCG es compatible con más dispositivos de serie que cualquier otro servidor de consolas en el mercado.

Seguridad de red avanzada, autenticación y cifrado de datos

La autenticación de 2 factores (2FA) garantiza que el acceso a equipos y datos se limite a usuarios autorizados, mientras que la administración de autenticación remota (RADIUS, TACACS+ y LDAP) permite la integración con los sistemas de nivel empresarial para controlar el acceso a los dispositivos in situ.

El cortafuegos integrado ofrece políticas intuitivas para proteger redes internas contra cualquier acceso no autorizado. El cortafuegos también permite que las redes internas estén separadas entre sí. Si hay recursos de redes que tienen que estar disponibles para un usuario externo, como una web o un servidor FTP, estos recursos pueden colocarse en una red independiente detrás del cortafuegos en una zona delimitada (DMZ).

Las transmisiones de datos de red y el acceso a puertos de administración de consolas remotos en equipos de TI están protegidas mediante herramientas de cifrado estándar como Secure Shell (SSH) y Secure Sockets Layer (TLS/SSL). Mediante el uso de tecnologías de cifrado, un Servidor de Consolas IOLAN SCG L protege datos sensibles y confidenciales antes de que se envíen a través de una Intranet corporativa o la Internet pública. Para la compatibilidad con los dispositivos de cifrado de pares, todos los principales códigos de cifrado como AES, 3DES, RC4, RC2 y CAST128 son totalmente compatibles.

Con múltiples sesiones de VPN concurrentes, OpenVPN e IPSec VPN, se ofrece una autenticación y una codificación seguras de los paquetes IP en la capa de red del modelo OSI. Esto es perfecto para la interoperación de múltiples proveedores dentro de una red, ofreciendo así flexibilidad y la posibilidad de ajustar la solución correcta para una aplicación en concreto.

Múltiples métodos de acceso fuera de banda (OOB)

Todos los servidores de consolas IOLAN SCG L incluyen dos métodos seguros de acceso remoto a dispositivos de red críticos.

LTE integrado de alta velocidad con redes alternativas HSPA+, UMTS, EDGE y GPRS/GSM para proteger la gestión de infraestructura fuera de banda de su centro de datos y sucursal contra los fallos de las conexiones LAN con cable. También se puede utilizar para transmitir datos de serie o establecer una conexión de serie directa a peer de serie mediante redes celulares. Esto es ideal cuando los dispositivos están ubicados en lugares en los que no hay conexión a Ethernet por cable, pero sí a redes celulares con paquetes de datos asequibles.
Cualquier combinación doble de los dos puertos de cobre 10/100/1000Base-T y dos puertos de fibra SFP 100/1000Base-X se puede utilizar para satisfacer sus requisitos de acceso a red únicos. Este diseño ofrece a los usuarios una solución flexible y rentable para transmitir datos desde equipo crítico de misión por redes Ethernet basadas en cobre o fibra. Al conectar a una red de fibra, los puertos SFP conectables permiten configuraciones de red flexibles mediante los transceptores ópticos SFP suministrados por Perle, Cisco u otros fabricantes de SFP en conformidad con MSA.

Acceso de alta disponibilidad

Para simplificar la gestión y responder rápidamente a los problemas, los administradores de red requieren acceso a todos los puertos de consola a través de una única vista de portal. La solución de administración centralizada basada en la nube de Perle coloca toda su red e infraestructura informática en una sola aplicación y ofrece acceso seguro y fiable y visibilidad durante las operaciones habituales y los fallos críticos de la red. Escalable para adaptarse a cualquier requisito empresarial, la Administración Centralizada de la Nube reduce los errores humanos y garantiza la repetibilidad.

El IOLAN SCG L también tiene capacidades integradas de tolerancia a fallas para garantizar un acceso seguro y confiable para administrar equipos importantes de misión crítica. La tecnología Redundant Path asegura la disponibilidad de los puertos de administración de la consola a través de los modos Active Standby o Dual Network Access. El protocolo de redundancia de enrutador virtual (VRRPv3) permite que un grupo de dispositivos forme un solo dispositivo virtual para proporcionar redundancia de red. La fuente de alimentación AC dual garantiza que la administración de la consola esté disponible incluso si falla la fuente de alimentación AC principal. Y la protección contra descargas electrostáticas y sobrecargas de energía se proporciona con circuitos de protección ESD de 15Kv robustos en cada puerto de la consola.

Ajuste fácil, Configuración y Pantalla y Teclado de Panel Frontal

El IOLAN SCG L es increíblemente fácil de configurar y poner en marcha en la red. La pantalla y el teclado del panel frontal permiten al usuario asignar una dirección IP directamente a través de la pantalla sin una conexión de PC directa. El resto de la unidad se puede configurar a continuación en la red utilizando una variedad de opciones de configurador que incluyen, PerleVIEW, WebManager, CLI, etc.

La pantalla del panel frontal también representa una manera práctica de supervisar y solucionar problemas de la actividad del puerto RS232, USB y Ethernet.

Para desarrollos a gran escala, se puede utilizar la ranura de tarjeta Micro SD para realizar una copia de seguridad y restaurar los archivos de configuración así como para cargar nuevo firmware. Perle está diseñado para eliminar molestias de configuración para todas las IOLAN en su red IP.

Conexiones serie a Ethernet Flexibles y Fiables

Un Console Server IOLAN SCG es idóneo para conectar aplicaciones de puerto COM basadas en serie y aplicaciones basadas en dispositivos UDP o TCP a dispositivos remotos. El redireccionador TruePort de Perle ofrece conexiones de puerto COM o TTY fijas a aplicaciones basadas en serie, lo que permite la comunicación con dispositivos remotos conectados a los IOLAN de Perle bien en modo cifrado o bien en modo de texto claro.

La Tecnología de paquetes TrueSerial® ofrece las conexiones serie a través de Ethernet más auténticas, y garantizan la integridad del protocolo serie.

También puede crear un túnel de datos serie entre dispositivos a través de una red IP.

Tecnología IP Avanzada

El IOLAN SCG es compatible con el protocolo IPv6, con lo que protege la inversión de las empresas y organizaciones gracias al cumplimiento de este estándar en rápido crecimiento.

La demanda de IPv6, que es compatible con esquemas de direccionamiento IPv4, se ve impulsada por la necesidad de disponer de más direcciones IP. Ante la implementación y el despliegue de redes móviles avanzadas, se necesita un método resistente que permita gestionar el inmenso influjo de nuevos dispositivos con capacidad de dirección IP en Internet. De hecho, el Departamento de Defensa de EE.UU. exige que todos los equipos adquiridos sean compatibles con IPv6. Asimismo, los principales sistemas operativos, como Windows, Linux, Unix y Solaris, además de los routers, cuentan con soporte incorporado para IPv6.

Por consiguiente, es importante que los usuarios finales e integradores seleccionen equipos de conexión a red que incorporen el estándar IPv6. La línea IOLAN, con soporte para IPv6 ya integrado, es la mejor opción en tecnología serie a Ethernet.

Más Razones por las que los modelos IOLAN SCG son la opción preferida:

Velocidades de datos celulares hasta 100 Mbps
Conexión de serie directa a peer de serie mediante redes celulares
Gestión de consolas mediante equipo remoto a través de datos por red celular
Funcionalidad de host principal/de respaldo que permite conexiones automáticas con hosts alternativos en el caso de que la conexión TCP principal esté fuera de servicio
EasyPort Web – Acceso a los puertos de consola serie de su equipo mediante su navegador de Internet con capacidad Java.
Acceso de navegador sin código Java a puertos de consola serie remota a través de Telnet y SSH.
DNS Dinámico – Acceso sencillo a la administración de consolas desde cualquier lugar a través de Internet.
Funciones de cumplimiento NERC CIP

Garantía de por Vida

Todos los modelos de servidores de consolas IOLAN SCG cuentan con el respaldo del mejor servicio y soporte del sector, incluida la garantía de por vida exclusiva de Perle. Desde 1976, Perle viene ofreciendo a sus clientes productos de conexión a red que proporcionan los máximos niveles de rendimiento flexibilidad y calidad. Con el Perle IOLAN SCG, desplegar y actualizar servicios y equipo nuevos, al mismo tiempo que se minimizan los gastos de capital, es fácil.

Funciones de Software - Servidor de Consola Seguro IOLAN SCG L

Management & Configuration

Zero Touch Provisioning (ZTP): automates the provisioning of both the configuration and firmware files through DHCP/Bootp Options

PerleView Central Management: a web-based server configuration tool that simplifies setup and deployment and gives network managers visibility and control over network configurations at remote sites.

Management & Monitoring: HTTP/HTTPS, CLI/Piping, Telnet, SNMPv1/v2/v3, RESTful API, TACACS+

Multiple firmware versions can be saved on the unit. This allows the customer to change between older and newer firmware versions without the need to download.

Multiple configuration files can be stored on the unit., This allows the customer to easily switch between older and newer configurations during testing or production deployments.

Automatic check for software updates available over FTP, HTTP, HTTPS, SCP, SFTP, and TFTP

LLDP-Link Layer Discovery Protocol, as per IEEE 802.1AB, is a neighbor discovery protocol that is used for network devices to advertise information about themselves to other devices on the network. This protocol runs over the data-link layer, which allows two systems running different network layer protocols to learn about each other via TLVs (Type-Length-Value).

RESTful API uses HTTP requests to access and use IOLAN statistics and configuration data. Any of the CLI commands can be executed through a RESTFul API script that can be controlled externally from a server.

Connectivity Watchdog can instruct the IOLAN to take different actions (i.e. reboot) if the network connectivity to a pre-define IP address is lost. This is helpful for situations when the IOLAN is deployed on remote locations hard to service if the network connectivity is lost.

Automatic DNS Update: Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support, users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details

Dynamic DNS with DYNDNS.org

Network Assist: This Windows-based desktop application helps busy IT managers configure and monitor the status of deployed Perle devices.

Remote Access

Dial, direct serial: PPP, PAP/CHAP, SLIP

HTTP tunneling enables firewall-safe access to remote serial devices across the internet

Automatic DNS update: Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support, users on the Internet can access the device server by name without having to know its IP address.

IPSEC VPN client/servers: Microsoft IPSEC VPN Client, Cisco routers with IPSEC VPN feature set, Perle IOLAN SDS, SDG, STS, STG, SCS, SCG, and SCR models

OpenVPN: Clients & Servers

Logging, Reporting & Alerts

Email alert notification

Syslog, Event Type, Report Type, Alerts & Monitoring, Triggers Status Screen Report, Data Usage, Diagnostic, Login Banner

Accessing Console Management Ports (Serial & Ethernet)

Serial Protocols: PPP, PAP/CHAP, SLIP

Connect directly using Telnet / SSH by port and IP address

Use an internet browser to access with HTTP or secure HTTPS

Java-free browser access to remote serial console ports via Telnet and SSH

Ports can be assigned a specific IP address

Multisession capability enables multiple users to access ports simultaneously

Multihost access enables multiple hosts/servers to share serial ports

Console Management Functions

Sun / Oracle Solaris Break Safe

Local port buffer viewing - 256K bytes per port

External port buffering via NFS, encrypted NFS and Syslog

Event notification

Windows Server / Azure - SAC support GUI access to text-based Special Administrative Console

Terminal Server Functions

Telnet

SSH v1 and v2

Auto session login

LPD, RCP printer

MOTD - Message of the day

Serial to Ethernet functions

Tunnel raw serial data across Ethernet - clear or encrypted

Raw serial data over TCP/IP

Raw serial data over UDP

Serial data control of packetized data

Share serial ports with multiple hosts/servers

Virtual modem simulates a modem connection - assign IP address by AT phone number

Virtual modem data can be sent over the Ethernet link with or without SSL encryption

TruePort com/tty redirector provides fixed TTY or COM ports to serial based applications enabling communication with remote devices connected to Perle IOLAN's either in encrypted or clear text modes.

TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity

RFC 2217 standard for transport of serial data and RS232 control signals

Customizable or fixed serial baud rates

Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101

ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP

Data logging will store serial data received when no active TCP session and forward to network peer once session re-established - 32K bytes circular per port

Redundancy

Load Balancing

VPN Failover

Virtual Router Redundancy Protocol (VRRPv3) enables a group of devices to form a single virtual device to provide network redundancy

Primary/Backup host functionality enables automatic connections to alternate hosts

Routing / Switching Protocols

The IOLAN can be configured for any of the major routing protocols for an easy integration within the data center Ethernet backbone: RIP/RIPNg, OSPFv3, BGP-4, NAT, IPv4/IPv6, Static Routing, IPv6 Encapsulations (GRE, 6in4), Port Routing, STP, MSTP

IPv6 to IPv4 translation is fully supported for environments where the Ethernet data backbone is run on IPv6 and the port management is run on IPv4

Using NAT for enhanced security, the IOLAN can map a single IP address, across all or several of it's Ethernet ports.

IP Applications

DDNS, DNS Proxy / Spoofing, relay, client, Opt. 82,

NTP & SNTP (versions 1, 2, 3, 4)

DHCP / DHCPv6 server / DHCP Snooping & BOOTP

VLAN & VPN

VLAN, OpenVPN, VPN Failover (16 concurrent VPN tunnels)

IPSec VPN: NAT Traversal, ESP authentication protocol

Firewall Features

Ability to set up firewalls to restrict incoming and outgoing packets

Built in Zone-Based Policy Firewall for local security and traffic filtering.

Access Control Lists (list & ranges & time)

Filter based on MAC Address, IP, Port, Protocol, User

IEEE 802.1x Authentication and Port Security can be enabled for any Ethernet port for increased security port access.

Layer 2 MAC address filtering

Port Forwarding

BGP Communities

Security Features

AAA Security via remote authentication (Radius, TACACS+, & LDAP)

Trusted host filtering (IP filtering), allowing only those hosts that have been configured in the host table access to the router.

Ability to disable services (for example, Telnet, TruePort, Syslog, SNMP, Modbus, HTTP) for additional security

Ability to disable Ping responses

SSH client/server connections (SSH 1 and SSH 2). Supported ciphers are Blowfish, 3DES, AES-CBC, AES-CTR, AES-GMC, CAST, Arcfour and ChaCha20-Poly1305. Ability to individually disable network services that won’t be used by the SSH client/server connections.

SSL/TLS client/server data encryption (TLS v1.2)

SSL Peer authentication

SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384

Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)

Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96

Key exchange: RSA, EDH-RSA, EDH-DSS, ADH

VPN: OpenVPN & IPSec VPN (NAT Traversal, ESP authentication protocol)

Certificate Support (X.509)

Certificate authority (CA) list

Local database

RIP authentication (via password or MD5)

2 Factor (2F) Authentication over e-mail enhances administration access security

Management Access Control

Demilitarized Zone (DMZ)

Secure HTTP/HTTPS/FTP/Telnet Authentication Proxy

SNMP v3 Authentication and Encryption support

IP Address filtering

Disable unused daemons

Active Directory via LDAP

Protocols

IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, IPSec, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP

Especificaciones de Hardware - Servidor de Consola Seguro IOLAN SCG L

CPU

Processor

1750 MIPS, 500 MHz core 32 bit ARM processor, with integrated hardware encryption processor

Memory

RAM

1000 MB

Flash

4000 MB

Interface Ports

Integrated Device Management Ports

2 x USB 3.0

Modular Device Management Ports

Create 18, 34, or 50-port SCG Console Servers using any combination of 16-port module cards to support all types of admin ports in one Console Management solution:

IOLAN G16 RS232 Card: Interface Module with 16 x RS232 RJ45 interfaces with software configurable Cisco pinouts
IOLAN G16 USB Card: Interface Module with 16 x USB 3.0 (Type-A) Console Management Ports.
IOLAN G16 RS-Multi Card: Interface Module with 16 x software selectable RS232/422/485 RJ45 interfaces. RS485 Full and Half duplex

Sun / Solaris

Sun / Oracle ‘Solaris' Safe - no break signal sent during power cycle causing costly server re-boots or downtime

Serial Port Speeds

300bps to 230Kbps with customizable baud rate support

Data Bits

Configurable for 5,6,7 or 8-bit protocol support

Use TruePort to transparently pass 9-bit serial data

Parity

Odd, Even, Mark, Space, None

Flow Control

Hardware, Software, Both, None

Serial Port Protection

15Kv Electrostatic Discharge Protection (ESD)

Local Console Ports

1 x RS232 RJ45

1 x Micro USB with DB9 adapter

Network

2 x 10/100/1000Base-T RJ45 Copper
2 x 100/1000Base-X Fiber SFP Ports
Note: Any combination of two network ports can be used.
Software selectable Ethernet speed 10/100/1000, Auto
Software selectable Half/Full/Auto duplex

Micro SD Card slot

Yes

Ethernet Isolation

1.5Kv Magnetic Isolation

Integrated Cellular Access

4G LTE with fallback networks - HSPA+, UMTS, EDGE and GPRS

Antennae (Included)

Two multiband swivel-mount dipole antennae - SMA connectors

Cellular Data Rates

4G LTE (Cat. 3)
DL: max. 100 Mbps, UL: max. 50 Mbps HSPA+ DL Cat.24
DL: max. 42 Mbps, UL: max. 5.76 Mbps EDGE Class 12 data rates
DL: max. 237 kbps, UL: max. 237 kbps GPRS Class 12 data rates
DL: max. 85.6 kbps, UL: max. 85.6 kbps

SIM Card slot (empty)

Accepts Micro SIM (3FF) as per reference standards:

ETSI TS 102 221 V9.0.0, Mini-UICC
The SIM card must be obtained by the user from their carrier of choice

Front Panel LCD Display and Keyboard Indicators

Network Link Activity
Serial Tx/Rx data per port

LED Indicators

System Ready
Network Link Activity

Environmental Specifications

Heat Output (BTU/HR)

IOLAN SCG18: 63.12
IOLAN SCG34: 85.30
IOLAN SCG50: 107.48

MTBF (Hours)

74,796 Hours

Calculation model based on MIL-HDBK-217-FN2 @ 30°C

Operating Temperature

0°C to 55°C, 32°F to 131°F

Storage Temperature

-40°C to 85°C, -40°F to 185°F

Humidity

5 to 95% (non condensing) for both storage and operation.

Case

SECC Zinc plated sheet metal (1 mm)

Ingress Protection Rating

IP30

Mounting

1U - 19' rack, front and rear mounting hardware included

Regulatory Approvals

Emissions

FCC 47 Part 15 Subpart B Class A
ICES-003 (Canada)
EN55011 (CISPR11)
EN55032 (CISPR32)
EN61000-3-2 Limits for Harmonic Current Emissions
EN61000-3-3 Limits of Voltage Fluctuations and Flicker

Immunity

EN55024
EN 61000-4-2 (ESD): Contact:
EN 61000-4-3 (RS):
EN 61000-4-4 (EFT):
EN 61000-4-5 (Surge):
EN 61000-4-6 (CS):
EN 61000-4-8 (PFMF)
EN 61000-4-11

Safety

UL/EN/IEC 62368-1 (previously 60950-1)
CAN/CSA C22.2 No. 62368-1

Carrier Specific Approval

IOLAN SCG LA: Auto-detecting

Verizon Certified

AT&T Certified

IOLAN SCG LE: not required

Cellular Radio

EN 301 908-1
EN 301 908-2
EN 301 511
47 CFR Part 22
47 CFR Part 24
EN 301 908-13

Cellular Data Technologies Supported

IOLAN SCG LA:

Penta Band LTE: 700/700/850/AWS (1700/2100)/1900 MHz; FDD-Band (13,17,5,4,2)
Tri Band UMTS (WCDMA): 850/AWS (1700/2100)/1900 MHz; FDD-Band (5,4,2)
Quad Band GSM/GPRS/EDGE: 850/900/1800/1900 MHz

IOLAN SCG LE:

Penta Band LTE: 800/900/1800/2100/2600 MHz;
FDD-Band (20,8,3,7,1); Tri Band UMTS (WCDMA):
900/1800/2100 MHz; FDD-Band (8,3,1);
Dual Band GSM/GPRS/EDGE: 900/1800 MH

Other

Reach, RoHS and WEEE Compliant
ECCN - 5A992
HTSUS Number: 8517.62.0020
Perle Limited Lifetime warranty

Power

Power Supply

Dual AC Models

USA: IEC320-C13 to NEMA 5-15P line cord
UK: IEC320-C13 to BS1363 line cord
EU: IEC320-C13 to CEE 7/7 Schuko
South Africa: IEC320-C13 to BS546 line cord
Australia: IEC320-C13 to AS3112 line cord

Dual Feed DC Models

Terminal Blocks with screw terminals accommodating 28 - 12 AWG wire sizes.

Nominal Input Voltage

Dual AC Models

110/230v AC

Dual Feed DC Models

48v DC

Input Voltage Range

Dual AC Models

100-240v AC

Dual Feed DC Models

24- 60v DC

AC Input Frequency

Dual AC Models

47-63Hz

Dual Feed DC Models

N/A

Current Consumption

Dual AC Models

@ 100v (Amps)

IOLAN SCG18: 0.19
IOLAN SCG34: 0.25
IOLAN SCG50: 0.31

@ 240v (Amps)

IOLAN SCG18: 0.08
IOLAN SCG34: 0.11
IOLAN SCG50: 0.13

Dual Feed DC Models

@ 48v DC (Amps)

IOLAN SCG18: 0.19
IOLAN SCG34: 0.25
IOLAN SCG50: 0.31

Typical Power Consumption

18.5 Watts

*Note: USB cards can use an additional power of 2.5 Watts per port up to a max of 8 Watts total

Power Line Protection

Fast transients: 1 KV (EN61000-4-4 Criteria B)

Surge: 2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes)

Weight and Dimensions

Product Weight

Dual AC Models

IOLAN SCG18: 3.30 kg / 7.27 lbs
IOLAN SCG34: 3.47 kg / 7.65 lbs
IOLAN SCG50: 3.64 kg / 8.02 lbs

Dual Feed DC Models

IOLAN SCG18: 3.21 kg / 7.07 lbs
IOLAN SCG34: 3.38 kg / 7.45 lbs
IOLAN SCG50: 3.54 kg / 7.80 lbs

Product Dimensions

1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in)

Shipping Weight

Dual AC Models

IOLAN SCG18: 4.24 kg / 9.35 lbs
IOLAN SCG34: 4.41 kg / 9.72 lbs
IOLAN SCG50: 4.58 kg / 10.10 lbs

Dual Feed DC Models

IOLAN SCG18: 4.15 kg / 9.15 lbs
IOLAN SCG34: 4.32 kg / 9.52 lbs
IOLAN SCG50: 4.48 kg / 9.88 lbs

Shipping Dimensions

59 x 36 x 9 (cm), 23.22 x 14.17 x 3.54 (in)

IOLAN G16 RS232 Card RJ45 Serial Connector Pinout - DCE mode (Straight-through)

Pinout

Direction

N/A

out

EIA-232

CTS

DSR

RxD

GND

Not Used

TxD

DTR

RTS

Optional Perle adapters for use with straight thru CAT5 cabling

IOLAN G16 RS232 Card RJ45 Serial Connector Pinout - DTE mode (Rolled)

Pinout

Direction

out

N/A

EIA-232

RTS

DTR

TxD

GND

DCD

RxD

DSR

CTS

(A rolled RJ45 cable will automatically perform DTE to DCE crossover)

IOLAN G16 RS-Multi Card RJ45 Serial Connector Pinout

Pinout

Direction

out

N/A

EIA-232

RTS

DTR

TxD

GND

RxD

DSR

CTS

EIA-422

TxD+

N/A

TxD-

GND

RxD+

N/A

RxD-

EIA-485 Full Duplex

TxD+

N/A

TxD-

GND

RxD+

N/A

RxD-

EIA-485 Half Duplex

DATA+

N/A

DATA-

GND

N/A

Optional Perle adapters for use with straight thru CAT5 cabling

Gestión de la Consola del Centro de Datos

TCP

Using RAW TCP Sockets

Una conexión de dispositivo TCP RAW (sin procesar o en bruto) que puede iniciarse desde el dispositivo serie a Ethernet o desde el host/servidor remoto. Puede tratarse de una conexión de punto a punto o compartida, en la que un dispositivo serie es compartido por múltiples dispositivos. Las sesiones TCP pueden iniciarse desde la aplicación de servidor TCP o desde el adaptador serie a Ethernet IOLAN de Perle.

UDP

Dispositivos UDP RAW

Cuando se utilizan con aplicaciones basadas en UDP, los IOLAN de Perle pueden convertir los datos de equipos serie para transportarlos a través de paquetes UDP, bien de punto a punto o bien de manera compartida por múltiples dispositivos.

Acceso de Consola

Administración de consolas

Para acceder a puertos de consola remotos de routers, conmutadores, etc., los IOLAN de Perle proporcionan a los administradores un acceso seguro a estos puertos RS232 mediante Telnet inverso / SSH dentro de banda o módems de acceso telefónico fuera de banda. Hay disponibles modelos IOLAN de Perle con módem integrado.

COM/TTY

Conecte aplicaciones basadas en serie a un controlador de puerto COM/tty

Los puertos serie pueden conectarse a servidores de red o estaciones de trabajo que ejecuten el software TruePort de Perle, que actúa como puerto COM virtual. Las sesiones pueden iniciarse desde el IOLAN de Perle o desde TruePort.

Creación de Túneles

Creación de túneles serie entre dos dispositivos serie

La creación de túneles serie le permite establecer un enlace a través de Ethernet hasta un puerto serie situado en otro IOLAN. Ambos puertos serie de IOLAN deben estar configurados para creación de túnel serie (típicamente, uno de los puertos serie se configura como servidor de túnel y el otro, como cliente de túnel).

Módem virtual

Módem virtual

Permite al IOLAN de Perle simular una conexión de módem. Cuando está conectado al IOLAN e inicia una conexión de módem, el IOLAN establece una conexión TCP con otro IOLAN configurado con un puerto serie de módem virtual o con un host que ejecute una aplicación TCP.

Download the latest TruePort drivers and user guides

Download the latest firmware, user guides, and utilities

EU Declaration of Conformity

IOLAN FAQ Knowledgebase

Serie con compatibilidad SSL/TLS

Notas técnicas de Perle Systems: Serie con compatibilidad SSL (capa de sockets seguros) en los servidores de terminales IOLAN SDS, STS y SCS

Control de Datos de Serie

Ajuste el flujo de datos entre un dispositivo de red y el equipo serie con los servidores de dispositivos IOLAN.

Utilidad de redireccionador TruePort

Utilidad de Redireccionador de Puerto COM - Crea puertos COM (puertos serial) virtual a través de Ethernet. El software es gratuito con cada equipo Perle IOLAN

Out-of-Band Management of Windows Server 2003/2008 using PerleÆs Simple EMS/SAC Web Interface

Herramienta de interfaz gráfica de usuario basada en navegador permite a los administradores de Windows Servers acelerar la recuperación de sistemas

Device Plug-in - True COM-Port Operation

If you have a device that you are struggling attach to your network, we will match you up with an existing Device Plug-in, or tailor one for you.

Redundant Path Technology

Nota de aplicación: La tecnología de sistema redundante garantiza el acceso de puertos en serie a través de modos de acceso a red de espera activa y dobles en servidores IOLAN con Ethernet dual

EasyPort WebAccess

Perle's EasyPort Web provides an easy and convenient view of all authorized serial ports on an IOLAN or IOLAN cluster using an internet browser.

Direct IP Addressing

With Perle's IP Aliasing, addressable names can be assigned to serials port on IOLAN Terminal Servers for easy port identification.

Automatic DNS Update

IOLANs have the ability to work with DNS Servers to associate its given names with its allocated IP addresses. This standard mechanism is widely used by the internet and large enterprises to associate names to IP addresses.

Serie verdadera

Nota Técnica TrueSerial : Uso de los Terminal Servers IOLAN de Perle para ofrecer la conexión en serie más auténtica a través de una red Ethernet.

Registro de Datos de Serie

Nota técnica de Perle: El registro de datos de serie en los servidores de terminales de serie a Ethernet IOLAN almacenará datos de serie hasta que se active la sesión TCP/IP.

Puerta de enlace VPN IPSEC

VPN IPSec and Serial Tunneling with TruePort

Nota Técnica: Los servidores de terminales IOLAN pueden usarse en infraestructura VPN IPSec para ofrecer autenticación y cifrado sólidos de paquetes IP.

IP-Encapsulation of Automation Protocols

Perle's TruePort COM port re-director can provide the IP-Encapsulation for tunneling of serial data into network packets and the transport of the data over a network.

Multihost - Compartir un puerto en serie con varios servidores

Notas Técnicas de Perle Systems - Multihost tiene la capacidad de compartir un puerto en serie a través de varios servidores TCP o UDP

Gestión de Consolas en un Entorno Solaris

Out of Band Network Access to Solaris Servers

Nota técnica: Para que los servidores de consolas IOLAN eviten las señales de «corte», estos deben estar apagados. Esto acaba con los tiempos de inactividad accidentales

Túnel Serie - Túnel de datos serie sin procesar a través de Ethernet

La creación de túneles serie permite transmitir datos serie en una red IP mediante el uso de un enlace a través de Ethernet entre dos equipos IOLAN

HTTP Tunneling

By encorporating HTTP Tunneling technology, Perle IOLANÆs are the first and only serial device servers to securely connect and transport serial data for transport between remote serial peers over the internet without the need to change firewall settings.

Soporte de seguridad AAA en los Conversores de Medios de Fibra

Nota técnica : Comprender los esquemas de seguridad de autenticación, autorización y contabilización AAA que protegen las redes contra el acceso no autorizado.

Sesiones de administración seguras SSH, SNMPv3 y HTTPS

El acceso del administrador de la red y del usuario al equipo debe realizarse a través de métodos de autenticación adecuados que utilicen sesiones SSH, SSL/TLS, SNMPv3 o HTTPS cifradas.

PerleVIEW utiliza marcos ISO FCAPS para la administración de dispositivos centralizados

PerleVIEW simplifica la configuración, administración, monitoreo y resolución de problemas de los de productos Perle

Lista de acceso de administración (ACL) en Switches industriales

Nota técnica: use una ACL para controlar qué estación de trabajo o red administra su dispositivo Perle

Comprobación de la seguridad de las contraseñas: hacer cumplir el uso de atributos de contraseña seguros en los Industrial Switches

Nota técnica de Perle Systems: Aplicación de políticas de uso de atributos de contraseña segura según lo definido por el estándar NERC CIP-007-3

Using IEEE 802.1x and Port Security

Nota técnica: Uso de IEEE 802.1x y seguridad de puerto en para proteger el acceso a su red segura.

Implemente y administre su red desde la nube

Cloud-based out-of-band management for IT infrastructure provides resilient access and visibility at all times

Uso de servidores de consola para gestión fuera de banda en los centros de datos del campus universitario

Los servidores de consola IOLAN permiten el acceso al puerto de consola fuera de banda en la parte superior del bastidor para todos los switches, controladores WLAN y servidores VPN en la infraestructura de red del centro de datos.

QBE normaliza los Servidores de Consolas IOLAN de Perle para la administración fuera de banda

Los Servidores de Consolas IOLAN ofrecen un acceso seguro a los centros datos y equipos informáticos de sucursales cuando la red haya caído.

El condado de Clearwater elige servidores de consola de Perle para la gestión fuera de banda de microcentros de datos

Diagram showing IOLAN Console Servers providing out-of-band management to Clearwater County micro data centers

Para la gestión de microcentros de datos en una extensa ubicación geográfica se necesita un método fiable para acceder y gestionar de forma remota varios sitios. Bradley Welygan, administrador de sistemas de TI del condado de Clearwater, afirma: "Utilizamos servidores de Consola para la conectividad con varios puntos de presencia repartidos por todo el condado para la gestión fuera de banda de la fibra y los equipos de red. Habíamos estado utilizando otro proveedor, pero su precio era demasiado elevado. Desde el punto de vista de la funcionalidad, los productos de Perle ofrecen lo que necesitamos a un coste más asequible."

Bet365 sustituye las soluciones de administración fuera de banda poco fiables por servidores de consolas Perle en centros de datos de todo el mundo

Perle sustituye los servidores de consolas inestables por administración fuera de banda y autenticación TACACS para beneficiarse de una red disponible al 100%

SmartSky Networks utiliza los servidores de consolas de Perle para el acceso y la gestión remotos de los equipos de estaciones de tierra repartidos por Estados Unidos

SmartSky Networks necesitaba una forma de gestionar y acceder a los equipos especializados en estaciones de tierra remotas repartidas por Estados Unidos. Cisco recomendó los servidores de consolas de Perle.

Avis Budget ha elegido los servidores Perle para asegurar el funcionamiento de su red

Los Servidores de Dispositivos Perle permiten acceder, monitorizar, diagnosticar y gestionar a distancia la red de Avis Budget.

Rackspace® Hosting aprovecha los servidores de consolas de Perle para la configuración previa y solución de problemas de red en los centros de datos

Implantar servidores de consolas Perle en la red interna de Rackspace y en cada uno de los centros de datos para configuración previa y resolución de problemas.

Memset Hosting escoge los servidores de consolas de Perle para situarlos en la parte superior de los bastidores

servidores de Memset Hosting

Allstream Saves Time and Money with Perle Console Server

Allstream provides managed services for growing infrastructure. Their data center offers security, monitoring, and application flexibility. They chose Perle's console server to prevent downtime and ensure reliable support for customers.

Administración fuera de banda: La necesidad en entornos sanitarios

Informe técnico de Perle: La implantación de la administración de las infraestructuras informáticas remotas en hospitales y consultas médicas garantiza que la infraestructuras de la red tengan un tiempo de actividad de 24 horas al día, 7 días a la semana.

Compatibilidad con Pasarelas Modbus

Conectar equipos Modbus RTU o ASCII a las redes Modbus/TCP. Transmitir datos Modbus RTU o ASCII sobre Ethernet por cable o inalámbrico (LTE o WiFi) con Servidores de Dispositivos IOLAN.

Administración fuera de banda de routers, conmutadores y firewalls Cisco

Nota técnica sobre los servidor de consolas: Cómo los Servidores de Consolas IOLAN de Perle proporcionan un método eficiente para recuperación en caso de caída de la red

A Major Telecom Provider Exceeds 99.85% Uptime Through Remote Call Center Management

IOLAN Console Servers provided remote access and management of 60 Sun Servers through the company network.

Vmodem to replace serial dial-up modems & use AT command sets over Ethernet

Device Servers with Virtual Modem technology

Perle Device Servers with a Virtual Modem behave like a real modem for dial-up applications. They enable devices to connect to remote locations without modifying existing software, eliminating phone charges, and delivering a dedicated and faster connection.

Uso de la calidad del servicio (QoS) para controlar y administrar el ancho de banda de red

Una nota técnica de Perle Systems: Definir la calidad de servicio e identificar su impacto en las aplicaciones de alta prioridad.

Administración fuera de banda: La necesidad en los entornos educativos

Implantar administración de infraestructuras informáticas remotas en los sistemas universitarios y escolares para garantizar que la infraestructura de redes tiene un tiempo de actividad de 24 horas al día, 7 días a la semana para los alumnos y el personal

Administración Fuera de Banda: Iniciativas gubernamentales

Informe técnico de Perle: Implantar administración informática remota en las infraestructuras de la red del gobierno para garantizar que la red tiene un tiempo de actividad de 24 horas al día, 7 días a la semana para los militares y el personal

Administración Fuera de Banda: ¿Qué es y por qué la necesito?

La Administración Fuera de Banda es un método de acceso alternativo seguro y exclusivo a una red informática para administrar los dispositivos conectados y los activos informáticos sin utilizar la LAN corporativa

The Evolution of Terminal Servers

Moving from serial cards to terminal servers

A whitepaper discussing how Terminal Servers evolved over time

Reseña editorial de Network Computing sobre los servidores de consola IOLAN SCG: Una revisión independiente del producto que pone a prueba las capacidades de gestión fuera de banda

Una revisión independiente del producto que pone a prueba las capacidades de gestión fuera de banda de los servidores de consola IOLAN SCG

Las técnicas avanzadas de OOBM simplifican y refuerzan el acceso remoto al centro de datos

Network Computing interviews Alex Pirvulescu

Alex Pirvulescu, director de gestión de productos, arroja luz sobre varias tácticas OOBM que se pueden usar para simplificar y reforzar el acceso remoto a DC OOBM.

Conmutación por error previsible y flexibilidad operativa para la gestión OOB en centros de datos

Perle IOLAN Console Servers are designed to deliver OOBM

En un informe de InfraMomentum Insights se analizaba cómo los servidores de consola IOLAN de Perle están diseñados para ofrecer el nivel adecuado de funcionalidad y flexibilidad de OOBM para las complejas construcciones de los centros de datos.
